一、產品概述
JO11SA電磁閥是自動控制系統中常見的管路開關元件，被廣泛應用于石油、化工、冶金、紡織、食品、造船、醫療、環保及其他各工業部門的管路裝置中，完成系統中氣體、蒸汽、液體、油類（粘度≤4°E）等各種介質的自動控制，實現節能和程序控制自動化。
二、主要技術參數
| 公稱通徑(mm) |
3 |
4 |
5 |
6 |
8 |
10 |
15 |
20 |
25 |
| 公稱壓力(Mpa) |
1.6 |
| 工作壓差(Mpa) |
0~1.0
|
0.01~1.0
|
| 功耗(VA) |
17 |
| 介質溫度(℃) |
≤150 |
| 工作介質 |
蒸汽、空氣、水、油（粘度≤4°E） |
| 環境溫度(℃) |
-10~+60 |
| 電源電壓 |
AC220V其余規格可作特殊訂貨 |
| 使用壽命 |
按JB/T7352-94規定 |
| 額定流量系數(Kv) |
| 泄漏量(ml/min) |
按JB/T7352-94.F級規定 |
| 閥體材質 |
304不銹鋼 |

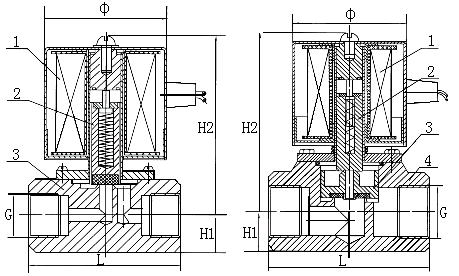

三、安裝尺寸圖
直動式電磁閥 先導式電磁閥
1、線圈 2、動鐵芯 3、閥體 1、線圈 2、動鐵芯 3、閥杯 4、閥體
四、外形及連接尺寸
| 公稱通徑 DN |
接管尺寸 G |
外形尺寸 |
| L |
H1 |
H2 |
φ |
| 3 |
1/2 |
70 |
17 |
92 |
56 |
| 4 |
1/2 |
70 |
17 |
92 |
56 |
| 5 |
1/2 |
70 |
17 |
92 |
56 |
| 6 |
1/2 |
70 |
17 |
92 |
56 |
| 8 |
1/2 |
70 |
17 |
95 |
56 |
| 10 |
1/2 |
70 |
17 |
95 |
56 |
| 15 |
1/2 |
70 |
17 |
95 |
56 |
| 20 |
3/4 |
70 |
17 |
95 |
56 |
| 25 |
1 |
90 |
23 |
100 |
56 |
|
