一、產品概述
ZCM電磁閥適用于城市煤氣、液化石油氣、天然氣等多種煤氣為加熱然燒介質管路作二位式通斷切換，進行溫度自動控制的執行結構。它廣泛應用于紡織業、印染業的煤氣熱定型和玻璃、燈泡業的窯爐加熱及其它行業的煤氣加熱自控系統。
二、技術參數和性能
| 公稱通徑（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 公稱壓力(Mpa) |
1.0 |
| 工作壓差(Mpa) |
0~0.02 |
0~0.1 |
| 功 耗（VA） |
70 |
90 |
150 |
870 |
1100 |
3000 |
| 介質溫度(℃) |
-20～+80 |
| 工作介質 |
煤氣、液化石油氣、天然氣等 |
| 環境溫度(℃) |
-40～+60 |
| 電源電壓 |
AC220V，其余規格可作特殊訂貨 |
| 使用壽命 |
按JB/T7352-94規定 |
| 額定流量系數(KV) |
| 泄漏量(ml/min) |
按JB/T7352-94·F規定 |
| 防爆標志 |
Exd II BT4 |
| 防爆證編號 |
CE991010 |
| 出線口接頭 |
內螺紋M20×1.5 |
| 閥體材質 |
鑄鐵 |
三、工作原理
本閥系一次開閥的直動式低壓電磁閥？刂平橘|通斷的閥口密封墊，通過閥桿直接與活動鐵芯相連。根據斷電時所處開關狀態的不同可分為常閉電磁閥和常開電磁閥，常閉電磁閥，斷電常位時，靠銜鐵自重、密封彈簧及介質壓力將閥口封住，切斷了被控介質的流道。
電磁線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，被控介質便可流通了。
常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。

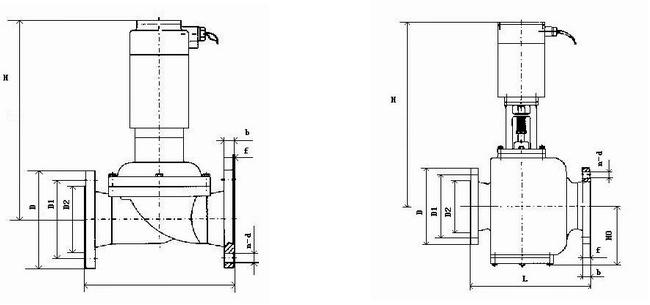

四、安裝尺寸
| 公稱通徑DN |
外形尺寸 |
法蘭連接 |
| H |
L |
D |
D1 |
D2 |
b |
F |
N-d |
| 15 |
210 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
| 20 |
210 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
| 25 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
| 32 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
| 40 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
| 50 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
| 65 |
390 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
| 80 |
401 |
310 |
200 |
160 |
132 |
22 |
3 |
8-φ18 |
| 100 |
408 |
350 |
220 |
180 |
156 |
24 |
3 |
8-φ18 |
| 125 |
424 |
400 |
250 |
210 |
184 |
26 |
3 |
8-φ18 |
| 150 |
515 |
480 |
285 |
240 |
211 |
26 |
3 |
8-φ22 |
| 200 |
540 |
600 |
340 |
295 |
266 |
26 |
3 |
8-φ22 |
| 250 |
573 |
730 |
395 |
350 |
319 |
28 |
3 |
12-φ22 |
| 300 |
608 |
850 |
445 |
400 |
370 |
28 |
4 |
12-φ22 |
| 350 |
700 |
980 |
505 |
460 |
429 |
30 |
4 |
16-φ22 |
|
