一、產品概述
ZCV200聚四氟乙烯（PVC）電磁閥主體采用PVC材質，流體介質與其它零件隔絕。在流體介質溫度不高的情況下（低于50°C），可適應一般性的腐蝕性流體介質，是一類性價比較高的產品。具有優良的耐腐蝕性能，耐酸（包括稀硝酸）、堿、鹽等的腐蝕。
對無極性的烷烴及強極性的磷酸、醇類有較大的抗溶劑能力。少數氧化性酸在濃度較高時對其有較大的腐蝕作用。有一定的剛度和強度，使用溫度為-40～50°C。
二、主要技術參數
| 公稱通徑mm |
10 |
15 |
20 |
25 |
32 |
40 |
| 流量系數 |
— |
4 |
5 |
8.5 |
13 |
18 |
| 功率 |
AC220V/50Hz |
28VA(10W) |
28VA(20W) |
啟動功率220W，保持功率5W |
| DC24V |
10W、14W |
20W、15W |
25W |
| 工作壓力（Mpa） |
0.01～0.6、0.01～1.0 |
| 連接方式 |
螺紋、法蘭連接 |
| 閥體材質 |
聚氯乙烯PVC |
| 密封材質 |
三元乙丙EPDM/氟橡膠FPM |
| 環境溫度 |
Max.+50°C |
| 介質溫度 |
常溫 |
| 電壓 |
AC 220V±10%、DC 24V（其它電壓定制） |
| 防護等級 |
F |
1、PVC電磁閥耐腐蝕性能表（僅供選型時參考）
| 耐腐蝕性能 |
具有優良的耐腐蝕性能，耐酸（包括稀硝酸）、堿、鹽、氣體、水燈的腐蝕。對無極性的烷烴極強性的磷酸、醇類有較大的抗溶劑能力。少數氧化性酸在濃度較高時對其有較大的腐蝕作用。有一定的剛度和強度，使用溫度為-40～50°C |
| 介質名稱 |
濃度(%) |
溫度(°C) |
介質名稱 |
濃度(%) |
溫度(°C) |
| 硝酸 |
0～10 |
50 |
乙二酸 |
0～100 |
22 |
| 0～30 |
22 |
檸檬酸 |
0～100 |
60 |
| 硫酸 |
0～10 |
60 |
水揚酸 |
0～100 |
22 |
| 0～20 |
22 |
丁二酸 |
0～100 |
60 |
| 鹽酸 |
0～20 |
60 |
蘋果酸 |
0～100 |
60 |
| 氫氟酸 |
0～40 |
22 |
氫氧化鉀 |
0～100 |
60 |
| 磷酸 |
0～90 |
60 |
氫氧化鈉 |
0～100 |
60 |
| 鉻酸 |
0～50 |
50 |
氫氧化鈣 |
0～100 |
60 |
| 高氯酸 |
0～10 |
22 |
氫氧化鎂 |
0～100 |
60 |
| 甲酸 |
0～100 |
22 |
氫氧化鋁 |
0～100 |
60 |
| 乙酸 |
0～60 |
22 |
氫氧化銨 |
0～100 |
60 |
| 丙酸 |
0～25 |
60 |
甲醇 |
0～100 |
60 |
| 丁酸 |
0～25 |
60 |
乙醇 |
0～100 |
60 |
| 脂肪酸 |
0～100 |
22 |
甲醛 |
0～100 |
60 |
| 乳酸 |
0～50 |
60 |
乙醛 |
0～40 |
22 |
| 0～80 |
22 |
煤油 |
0～100 |
60 |
| 草酸 |
0～100 |
60 |
汽油 |
0～100 |
60 |

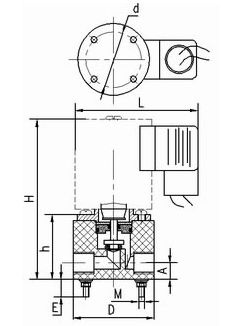

三、安裝尺寸
| 公稱通徑DN |
連接方式 |
H mm |
h mm |
A mm |
D mm |
d mm |
L mm |
E mm |
M |
| 10 |
G3/8" |
114～117 |
49 |
15 |
Φ60 |
Φ48 |
92 |
12 |
M5 |
| G1/2" |
118～122 |
53 |
17 |
Φ60 |
Φ48 |
92 |
12 |
M5 |
| 15 |
G1/2" |
128 |
59 |
17 |
Φ70 |
Φ58 |
92 |
15 |
M5 |
| 20 |
G3/4" |
138～140 |
65 |
20 |
Φ80 |
Φ68 |
92 |
15 |
M6 |
| 25 |
G1" |
142～145 |
71.5 |
25 |
Φ95 |
Φ75 |
92 |
15 |
M6 |
| 32 |
G1¼" |
193～195 |
97 |
29 |
Φ120 |
Φ100 |
95 |
20 |
M8 |
| 40 |
G1½" |
200～203 |
109.5 |
32.5 |
Φ130 |
Φ110 |
94 |
20 |
M8 |
|
|
