一 、產品概述
ZCTG高溫電磁閥是先導直動型的電磁閥，廣泛用于水、輕油、重油、非腐蝕性氣體及蒸汽等各種流體介質，如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要用于對管道中的介質進行二位通斷和遠程控制。

二、產品特點
在閥門開啟和關閉過程中，介質始終沒有通過電磁頭，因此，閥門在使用過程中，介質特征對電磁頭的工作沒有影響，所以此閥具有耐高溫、耐低溫等功能。


四、主要技數參數

五、工作原理
ZCTG 電磁閥根據通電時呈開啟或關閉不同，可分為常開式和常閉式。
常閉電磁閥工作原理是：在未通電時，電磁閥呈關閉狀態。當電磁線圈通電后，在電磁力 的作用下動鐵芯與靜鐵 芯吸合，動鐵芯向上移 動，通過驅動頭轉軸， 帶動閥桿克服彈簧力上移 ，使閥桿密封面與副閥 座脫離，副閥打開。閥 杯上腔介質通過副閥流 向閥門出口，閥杯上腔 的介質壓力會不斷下降 ，通過壓力 差把閥杯向上托起，閥 門主閥打開，閥門開啟 。當線圈斷電 后，電磁力消失，動鐵 芯在彈簧力作用下向下移動，通過驅動頭 轉軸，帶動閥桿向下移 動，使閥桿密封面緊壓 在副閥座上達到密封， 副閥關閉。介質通過閥杯 平衡孔流向閥杯上腔，閥杯上 腔介質壓力上升，推動閥杯下移，主閥關閉，閥門關閉。常開型與此相反

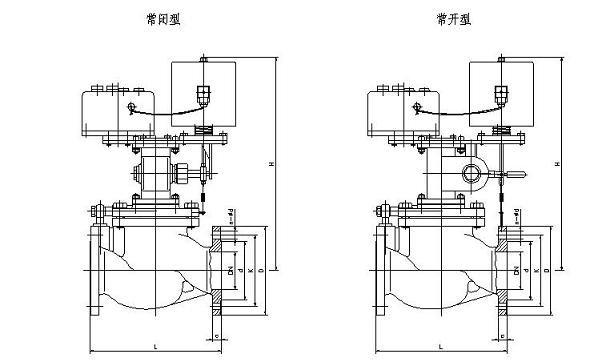

六、安裝尺寸
