一、性能參數

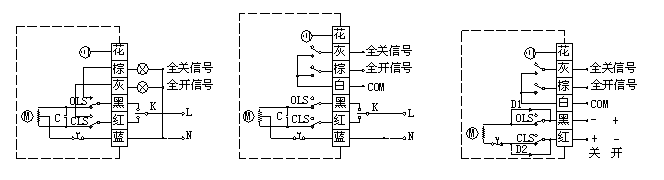

二、控制電路

●A型：帶有源觸點信號 通過開關電路實現“開”、“關”操作，并輸出一組全開或全關有源信號。
接線端子說明：1、藍線接電源中線；2、電源相線與紅線接通時為“關”運行；3、電源相線與黑線接
通時為“開”運行；4、電源相線與紅線接通時且“關”運行到位時，灰線所接“全關
信號”指示燈亮；5、電源相線與黑線接通時且“開”運行到位時，棕線所接“全開信
號”指示燈亮。
●B型：帶無源觸點信號 通過開關電路實現“開”、“關”操作，并輸出一組全開或全關無源信號。
接線端子說明：1、藍線接電源中線；2、電源相線與紅線接通時為“關”運行；3、電源相線與黑線接
通時為“開”運行；4、白線為無源觸點公共端；5、“開”運行到位時，棕線輸出“全
開信號”；6、“關”運行到位時，灰線輸出 “全關信號”。
●G型：直流控制電路，帶無觸點開關 根據二極管的單向?qū)щ娦裕ㄟ^對直流電源正負極換向，實現“開”、“關”操作，并輸出一組全開或全關無源信號。
接線端子說明：1、紅線接電源正極，黑線接電源負極時為“關”運行，黑線接電源正極，紅線接電源負極時為“開”運行；2、白線為無源觸點公共端；3、開”運行到位時，棕線輸出“全開信號”；4、“關”運行到位時，灰線輸出“全關信號”

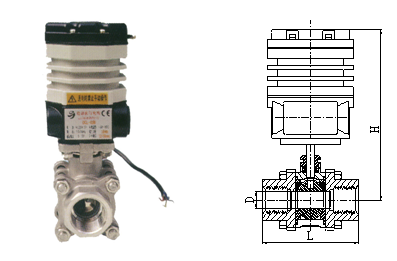

三、外形與安裝尺寸
