一、產品概述
ZZDQ型氮封裝置是本廠自主研發、研制的一套自力式控制系統，主要用于保持容器頂部護氣（一般為氮氣）的壓力恒定，以避免容器內物料與空氣直接接觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。
二、產品特點
無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
采用無填料設計，閥桿所受摩擦力小，反應迅速，控制精度高；
供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
為確保儲罐的安全，需在罐頂設置呼吸閥；
呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
三、主要技術參數及性能指標
1、供氮裝置主要技術參數及性能指標
| 公稱通徑DN（㎜） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 閥座直徑dn（㎜） |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 額定流量系數Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
| 額定行程L（㎜） |
8 |
10 |
14 |
20 |
25 |
| 流量特性 |
快開 |
| 壓力調節范圍（KPa） |
0.4~5.5 5~10 9~14 13~19 18~24 22~28 27~33 31~38 36~44 42~51 49~58 56~66 |
| 公稱壓力PN（MPa） |
1.6、2.5、4.0 |
| 被調介質溫度（℃） |
≤80 |
| 調節精度（%） |
±5% |
| 允許泄漏等級 |
標準型：Ⅳ級（GB/T4213-92） 嚴密型：Ⅵ級（GB/T4213-92） |
2、泄氮裝置主要技術參數及性能指標
| 公稱通徑DN（㎜） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| 額定流量系數Kv |
6.9 |
11 |
30 |
30 |
48 |
75 |
80 |
190 |
| 額定行程L（㎜） |
8 |
10 |
14 |
20 |
25 |
| 流量特性 |
快開 |
| 壓力調節范圍（KPa） |
0.4~5.5 5~10 9~14 13~19 18~24 22~28 27~33 31~38 36~44 42~51 49~58 56~66 |
| 公稱壓力PN（MPa） |
0.1 |
| 被調介質溫度（℃） |
≤80 |
| 調節精度（%） |
±5% |
| 允許泄漏等級 |
標準型：Ⅳ級（GB/T4213-92） 嚴密型：Ⅵ級（GB/T4213-92） |
四、外形尺寸及重量

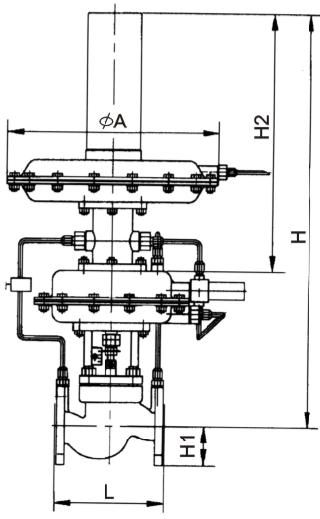

1、供氮裝置外形尺寸及重量
| 公稱通徑DN（㎜） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
| A |
308 |
308 |
308 |
308 |
394 |
394 |
394 |
| H2 |
415 |
415 |
415 |
415 |
415 |
415 |
415 |
| H1 |
60 |
75 |
80 |
85 |
95 |
105 |
120 |
| H |
720 |
730 |
730 |
750 |
790 |
840 |
890 |
| 重量（㎏） |
32 |
35 |
40 |
50 |
90 |
115 |
280 |
|
