產品介紹

ZASJP智能電動調節閥
發布廠商：上海大禹自控閥門

詳細參數

一、主要技術參數


公稱通徑 25 32 40 50 65 80 100 125 150 200
額定流量 系數KV 直線 11 17.6 27.5 44 69 110 176 275 440 690
等百分比 10 16 25 40 63 100 160 250 400 630
公稱壓力  MPa 1.6、4.0、6.4
流量特性 直線;等百分比
執 行 機 構 ZAZ ZAZ、ZAZ-1
Ⅱ型 DKZ-310 DKZ-310 DKZ-410/ DKZ-510 DKZ-410 / DKZ-510
Ⅲ型 DKZ-310C DKZ-310C DKZ-410C/ DKZ-510C DKZ-410C / DKZ-510C
出軸推力（N） 4000 4000 6400 6400 / 16000
行程 mm 16 25 40 60
允許匯漏率 單座：0.01％            套筒：0.1％
上閥蓋型式 普通式(常溫型)、散熱片式（中溫型）
工作溫度  ℃ 普通型：鑄鐵-20～＋200，鑄鋼-40～＋250，鑄不銹鋼-60～＋250 散熱型：鑄鋼-40～＋450，鑄不銹鋼-60～＋450
可調比 R 50： 1
法蘭標準 鑄鐵按JB78-59、鑄鋼按JB79-59
壓力恢復系數FL 單座閥流開0.92  流關0.85      套筒閥0.84
出廠狀態 電開（對上閥座而言）、如需電關，訂貨時應注明




二、允許壓差

1、ZASJP電動直通單座調節閥允許壓差表


公稱通徑 額定流量系數 KV     16 400 600 1000 2500 4000 6400 16000
直線 等百分比
20 1.8 1.6 3.83 5.73 9.55
2.8 2.5 2.65 3.98 6.64
4.4 4 1.7 2.55 4.25
6.9 6.3 0.95 1.48 2.47
25 11 10 0.57 0.86 1.43 3.55 5.7
17.6 16 0.37 0.56 0.93 2.31 3.7
32 20 18 0.24 0.36 0.6 1.5 1.4 3.84
40 27.5 25 25 0.24 0.36 0.6 1.5 1.4 3.84
50 44 40 0.15 0.23 0.38 0.94 1.5 2.4
65 50 45 40   1.4 3.5
80 69 63 1.4 3.5
110 100 0.96 2.4
100 176 160 0.6 1.5
125 200 185 60 0.15 0.96
150 275 250 0.15 0.96
440 400 0.11 0.71
200 690 630 0.06 0.38


2、ZASJM電動套筒調節閥允許壓差表


公稱通徑 額定流量系數 KV 16   400 600 1000 2500 4000 6400 16000
直線 等百分比
20 6.9 6.3 5.5 6.4 6.4
25 11 10 3.85 5.78 6.4 6.4 6.4
17.6 16 3.14 4.71 6.4 6.4 6.4
32 20 18 2.43 3.65 6.08 6.4 6.4 6.4
40 27.5 25 25 2.43 3.65 6.08 6.4 6.4 6.4
50 44 40 1.90 2.85 4.76 6.4 6.4 6.4
65 50 45 40   6.4 6.4
80 69 63 6.4 6.4
110 100 6.4 6.4
100 176 160 6.4 6.4
125 200 185 60 6.4 6.4
150 275 250 6.4 6.4
440 400 6.4 6.4
200 690 630 6.4 6.4




三、外型尺寸及重量

1、ZASJP（M）型電動調節閥，因閥的口徑大小不同以及配用的電動執行機構型號、規格不同，而具有不同的外形尺寸及重量，如下圖所示

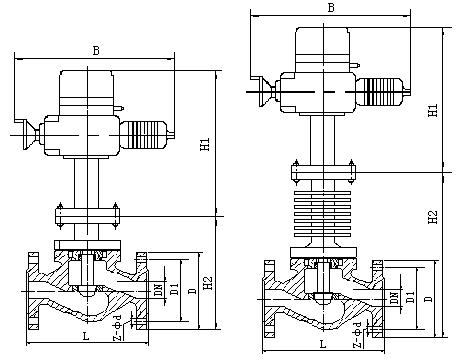

常溫型                        散熱片型

（配DKZ310—510型電動執行機構）

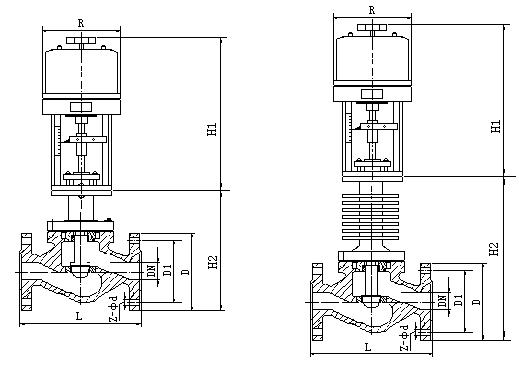

常溫型                         散熱片型
（配ZAZ、ZAZ-1型電動執行機構）

2、ZASJP(M)電動調節閥主要外形尺寸及重量表


公稱 通徑 DN（mm） L  （mm） H1 mm H2  （mm） B   (R) D 老/新 D1 Z-φd 重量（Kg） 配用 執行 機構 型號
PN（Mpa） 常溫型 散熱 片型 PN16 PN40 PN64
1．6 4．0 6．4
G3/4″ 120         345   在常 溫型 基礎 上加 150 150 （R） 95 65 4-φ14 16   ZAZ (4.5 Kg)
20 180 180 190 181 105 75 4-φ14 20.5 24.5
25 185 190 200 192 115 85 4-φ14 25.5 25.5
32 200 210 220 217 135/140 100 4-φ18 25.5 34.5
40 220 230 245 223 145/150 110 4-φ18 25.5 34.5
50 250 255 265 231 160/165 125 4-φ18 27.5 37.5
25 185 190 200 490 192 460 115 85 4-φ14 62 66 DKZ -310 (45Kg)
32 200 210 220 217 135/140 100 4-φ18 66 75
40 220 230 245 223 145/150 110 4-φ18 66 75
50 250 255 265 231 160/165 125 4-φ18 68 78
40 220 230 245 540 223 530 145/150 110 4-φ18 71 80 DKZ -410 (50Kg)
50 250 255 265 231 160/165 125 4-φ18 73 83
65 275 285 295 314 180/185 145 4-φ18 98 121
80 305 310 320 328 195/200 160 8-φ18 98 121
100 350 355 370 339 215/220 180 8-φ18 107 141
125 410 425 440 575 402 在常溫型基礎 上加 215 245/250 210 8-φ18 120 165
150 450 460 475 465 280/285 240 8-φ22 120 165
200 550 560 570 533 335/340 295 12-φ22 140 195
80       625 328   630 195/200 160 8-φ18 113 136 DKZ -510 (65Kg)
100       339   215/220 180 8-φ18 122 156
125       402 在常溫型基礎上加 215 245/250 210 8-φ18 135 180
150       465 280/285 240 8-φ22 135 180
200       533 335/340 295 12-φ22 155 210
