產品說明：
一、主要技術數據
1、閥 體（結構見圖1）
形 式：直通倒S鑄造閥
公稱通徑：DN20-200mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式：JB78-59 、JB/T79.2-94凹式
材 料：HT200、ZG270-500、
ZG1Gr18Ni9Ti、
ZGOCr18Ni12M02Ti
2、上 閥 蓋 （見圖2）
常溫型：0℃～+200℃
散熱型：0℃～+450℃
低溫型：-250℃～-100℃
波紋管密封型：-10℃～+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯、柔性石墨、
石棉編織填料 |

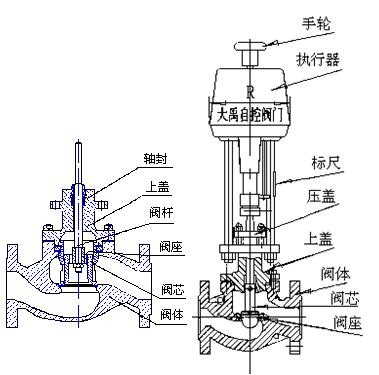

套筒閥 單座閥
圖1 調節閥結構圖 |

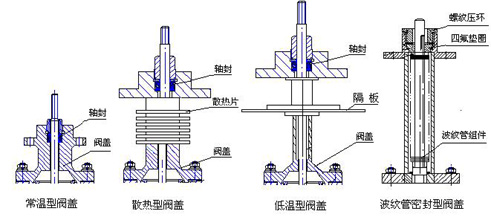

圖2 調節閥上閥蓋形式圖
用戶可以根據工況需要進行選擇。低溫型和波紋管密封型用戶在訂貨時需特別說明.
3、閥內組件（見圖3）
閥芯形式：上導向單座柱塞式閥芯、上導向單座套筒柱塞式閥芯
流量特性：等百分比特性、直線特性、快開特性
材料：1Cr18Ni9Ti、Ocr18Ni12M02Ti

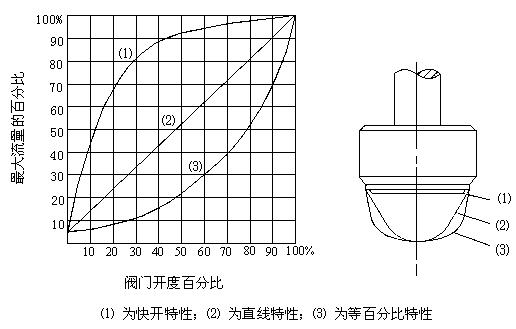

單座調節閥閥芯與流量特性圖
4、執行機構
類型：可選PSL、QSL或ZAZ、DKZ電子式直行程執行機構，防爆型選用3810L、3410型。
技術參數和性能：請參閱對應的執行機構及伺服放大器說明書。或與大禹公司技術部聯系，索要相關資料。
5、規格參數表
| 公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 額定流量系數kV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 允許壓差△MPa |
單座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
| 套筒式 |
|
6.4 |
3.7 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |
3.1 |
| 允許泄漏量Q |
單座式 |
為Kv值的0.01%，按GB4213-84標準 |
| 套筒式 |
為Kv值的0.05%，按GB4213-84標準 |
| 基本誤差% |
±2.5 |
| 回差% |
2.0 |
| 死區% |
3.0 |
| 始終點偏差% |
±2.5 |
| 額定行程偏差% |
2.5 |
| 可調比 |
50：1 |
| 配電動執行器型號 |
QSL |
201 |
202 |
204 |
208、210 |
210、316 |
| PSL |
201 |
202 |
204 |
208 |
312 |
| 3810 3410 |
381LS（X）A-08
341L S（X）A-08
|
LS（X）A-20
|
381LS（X）B-30
341LS（X）B-30
|
381LS（X）B-50
341LS（X）B-50
|
381LSC-65 |
| ZAZ |
ZAZ-1 |
|
| DKZ |
DKZ-310C |
DKZ-410 C、DKZ-510 C |
| 行 程 |
16 |
25 |
40 |
60 |
| 法蘭標準 |
鑄鐵按JB78-59、鑄鋼按JB79-59 |
6、主要零件材料及推薦使用溫度范圍
| 閥體材料 |
公稱 壓力 MPa |
介質工作溫度℃ |
| ＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
＜ |
| 120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
| 最大工作壓力MPa |
| 鑄鐵HT200 |
1.6 |
1.6 1.5 |
| 鑄鋼ZG25 |
4．0 6．4 |
|
4.0 6.4 |
3.7 5.9 |
3.3 5.2 |
3.0 4.7 |
2.8 4.1 |
2.3 3.7 |
1.8 2.9 |
|
|
|
|
|
|
| 鑄不銹鋼 ZG1Cr18Ni9Ti |
4．0 6．4 |
|
|
|
|
4.0 6.4 |
3.0 4.4 |
2.7 4.2 |
2.4 4.0 |
2.1 3.8 |
1.9 3.5 |
1.7 3.4 |
1.4 3.2 |
1.1 2.9 |
0.8 2.6 |
五、外形尺寸
ZDSJP：配PSL、QSL電動執行機構外形尺寸及重量。（見圖4)
常溫型 中溫型
| 公稱通徑 DN （mm） |
L（mm） |
H（mm） |
H1（mm） |
R (mm) |
重量 |
| 0.6, 1.6 MPa |
4.0 MPa |
6.4 MPa |
常溫型 |
散熱型 |
PN 0.6 MPa |
PN 1.6 MPa |
PN 4.0 MPa |
PN 6.4 MPa |
0.6, 1.6 MPa |
4.0, 6.4 MPa |
| G3/4″ |
120 |
120 |
120 |
643 |
893 |
31 |
31 |
31 |
|
176 |
9 |
10 |
| 20 |
181 |
194 |
206″ |
699 |
849 |
45 |
52.5 |
52.5 |
65 |
176 |
11 |
14 |
| 25 |
184 |
197 |
210 |
711 |
861 |
50 |
57.5 |
57.5 |
70 |
176 |
13 |
17 |
| 40 |
222 |
235 |
251 |
728 |
893 |
65 |
75 |
75 |
85 |
176 |
15 |
24 |
| 50 |
254 |
267 |
286 |
731 |
901 |
70 |
82.5 |
82.5 |
90 |
176 |
19 |
29 |
| 65 |
276 |
292 |
311 |
827 |
110.7 |
80 |
92.5 |
92.5 |
102.5 |
176 |
32 |
51 |
| 80 |
298 |
317 |
337 |
839 |
1024 |
95 |
100 |
100 |
107.5 |
176 |
40 |
63 |
| 100 |
352 |
368 |
394 |
857 |
1067 |
105 |
110 |
117.5 |
125 |
176 |
50 |
84 |
| 150 |
451 |
473 |
508 |
1140 |
1400 |
132.5 |
142.5 |
150 |
172.5 |
225 |
77 |
120 |
| 200 |
600 |
610 |
650 |
1160 |
1420 |
160 |
170 |
187.5 |
207.5 |
225 |
115 |
159 |
|
