一、產品概述
ZJHM型系列氣動薄膜套筒調節閥是-種壓力平衡式調節閥。配用多彈簧執行機構，總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小，允許壓差大，噪音小，流通能力大。廣泛應用于精確控制氣體、液體等介質工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大，壓差大，泄漏量要求不高的場合。
二、產品特點
1、采用平衡式閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。
2、套筒互換性強，拆裝方便，容易維修。
3、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
4、閥體按流體力學原理設計成等截面低流阻流道，可調范圍大，固有可調比為50，額定流量系數增大30％。
5、執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
6、ZXMV型波紋管密封型調節閥，對移動的閥桿形成了完全的密封，堵絕流體外漏。
7、ZXMJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。
三、零件資料
閥體、閥蓋：HT200，ZG230-450、 ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊
軟密封閥頭：增強聚四氟乙烯
填 料：聚四氟乙烯、柔性石墨
波 紋 管：1Cr18Ni9Ti
填 片：橡膠石棉板、10#、 1Cr18Ni9Ti石棉纏繞墊片
膜 蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈 簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
四、主要的技術參數
| 公稱通徑 DN(mm ） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 額定流量系數 Kv |
直線 |
6.9 |
11 |
17.4 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
| 等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
| 額定行程 L(mm) |
16 |
25 |
40 |
60 |
| 膜片有效面積 Ae(cm 2 ) |
280 |
400 |
600 |
1000 |
| 信號范圍 Pr(kPa) |
20 ～ 100 、 40 ～ 200 |
| 氣源壓力 Ps(MPa) |
0.14 、 0.25 |
| 固有流量特性 |
直線、等百分比 |
| 固有可調比 |
50 |
| 允許泄漏量 |
硬閥座不平衡型： IV 級 軟閥座： VI 級 |
| 公稱壓力 PN(MPa) |
1.0 、 1.6 、 4.0 、 6.4 |
| 工作溫度 t ( ℃ ) |
常溫型 |
-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250 |
| 散熱型 |
-40 ～ 450 、 -60 ～ 450 |
| 高溫型 |
300 ～ 560 |
| 低溫型 |
-60 ～ -100 、 -100 ～ -200 、 -200 ～ -250 |

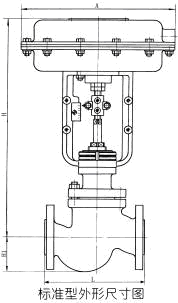

*本產品性能指標貫徹GB/T4213-92標準 ◆標準型、散熱型、高溫型外形尺寸表
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
282 |
308 |
394 |
498 |
| L |
PN16 ， 40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
| H 1 |
PN16 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
110 |
125 |
142.5 |
170 |
| PN40 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
| PN64 |
65 |
70 |
77.5 |
85 |
90 |
102.5 |
107.5 |
125 |
147.5 |
172.5 |
207.5 |
| H |
標準型 |
PN16 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
687 |
836 |
896 |
987 |
| PN40 |
429 |
438 |
474 |
477 |
502 |
626 |
662 |
695 |
845 |
896 |
1000 |
| PN64 |
456 |
468 |
511 |
525 |
535 |
663 |
673 |
705 |
868 |
958 |
1260 |
| 散熱高溫型 |
570 |
570 |
610 |
610 |
630 |
730 |
810 |
820 |
960 |
1090 |
1180 |
*散熱、高溫型高度(H)為PN16的數值 **夾套型高度H1及H均增加15％ ◆波紋管密封型外形尺寸表 單位：mm
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| A |
282 |
308 |
394 |
498 |
| L |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
| H 1 |
52.5 |
57.5 |
70 |
75 |
82.5 |
92.5 |
100 |
117.5 |
135 |
150 |
187.5 |
| H 波紋管型 |
499 |
511 |
560 |
617 |
620 |
710 |
767 |
792.5 |
870 |
1057.5 |
1087.5 |
規格重量
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 標準型 |
PN16 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
57 |
64 |
70 |
90 |
| PN40 |
16 |
17 |
19 |
21 |
23 |
35 |
48 |
60 |
67 |
74 |
95 |
| PN64 |
20 |
21 |
25 |
30 |
33 |
44 |
71 |
91 |
100 |
115 |
145 |
| 散熱高溫型 |
17 |
18 |
20 |
22 |
25 |
36 |
51 |
60 |
62 |
74 |
95 |
| 波紋管型 |
20 |
21 |
25 |
30 |
33 |
48 |
71 |
91 |
102 |
115 |
145 |
| 低溫型 |
20 |
21 |
23 |
26 |
28 |
42 |
58 |
69 |
77 |
84 |
108 |
*本表中散熱高溫型的重量以PN16為依據，低溫型以PN40為依據
五、連接尺寸及標準
1、法蘭標準：鑄鐵法蘭按JB78-59 鑄鋼法蘭按GB9113-88、JB／T79.1-94
2、法蘭密封面型式：PN10、PN16為凸面； PN40、PN64為凹凸面、閥體為凹面。
3、結構長度按GB12221-89標準
4、薄膜執行機構氣信號接口：內螺紋M16X1.5
5、夾套保溫型夾套載熱體接口：對焊Φ18X4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如：ANSI、JIS、DIN等標準。
六、訂貨須知
1、調節閥名稱、型號
2、公稱通徑(mm)
3、公稱壓力(MPa)
4、額定流量系數(Kv)
5、固有流量特性
6、介質名稱
7、工作溫度及范圍
8、整機作用方式
9、閥體、閥內件及填料材質
10、所配附件
11、氣動薄膜套筒調節閥其它特殊要求 |
