上海大禹自控閥門有限公司

產品介紹

DY6160補償式調節半球閥

發布廠商：上海大禹自控閥門

詳細參數

一、產品概述
DY6100系列補償式偏心半球閥在以引進德國先進技術為基礎，經消化、提高的高科技更新換代產品，為提高我國工業管理裝備水平提供了新型優異產品。本系列產品采用新型納米陶瓷材料制作閥門的密封部件和易損部件，提高了閥門產品的耐磨性、防腐性及密封性，大大延長了閥門的使用壽命。納米陶瓷密封閥門其耐磨損，密封性好，能最大限度地減少泄漏，對環境保護將起到積極的推進作用。產品廣泛應用于石油、化工、造紙、冶金、污水處理等工業行業中液體、半流體、漿狀液體、空氣、煙氣、煤氣、可燃氣體、固物粉料、晶粒料及含雜質多的兩相流體和易沉淀、易結垢、結晶等特種介質的切斷、調節及輸送控制。是本公司獲得國家發明專利產品，專利號：2009200754893。

二、產品特點
設計獨特，自動補償性能強
密封面耐磨、耐沖刷
剪切自潔能力強，密封性能優越
啟閉迅速輕便、壓損小

三、主要的參數性能

公稱通徑	32～1600	32～1400	32～1000	32～600	32～400	32～300	32～200
公稱壓力（Mpa)	0.6	1.0	1.6	2.5	4.0	6.4	10.0
公稱壓力（Class）			150		300		600
公稱壓力K級			10		20		40
殼體試壓Mpa	0.9	1.5	2.4	3.8	6	9.6	15
（Class.K級）			3		7.8		15.4
密封試壓Mpa	0.66	1.1	1.8	2.8	4.4	7.04	11.0
(Class.K級）			2.2		5.6	5.6	11.2
氣密試壓Mpa	0.5～0.7

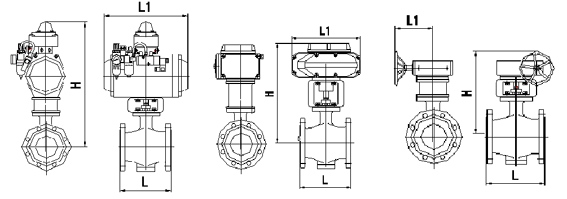

四、外形尺寸圖

公稱直徑	執行器(參考)	公稱壓力（Mpa)																					公稱壓力（Class）
公稱直徑		0.6			1.0			1.6			2.5			4.0			6.4			10.0			150（2.0）			300(5.0)
mm/in		H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1	H	L	L1
32─1¼	氣動GTD	503		164	503		164	503		164	521		190	531		210	567		247	682		276	583		190
	電動DCL	356		160	356		160	356		160	356		160	366		196	386		196	386		196	446		196
	蝸輪型	330	180	50	330	180	50	330	180	50	330	180	50	330	180	50	350	229	55	350	229	55	410	180	192
40─1½	氣動GTD	518		190	518		190	518		190	528		210	542		247	577		276	588		308	603		210	634		276
	電動DCL	371		160	371		160	371		160	381		196	381		196	401		196	386		196	466		196	466		196
	蝸輪型	345	200	50	345	200	50	345	200	50	345	200	50	345	200	50	365	241	55	365	241	55	430	200	192	430	200	192
50─2	氣動GTD	533		210	533		210	533		210	549		247	564		276	595		308	616		348	618		247	644		308
	電動DCL	296		196	396		196	396		196	396		196	396		196	396		196	396		196	481		196	481		196
	蝸輪型	360	178	50	360	178	50	360	178	50	360	178	50	360	178	50	380	292	55	380	292	55	445	178	192	445	250	192
65─2½	氣動GTD	543		247	543		247	543		247	558		276	569		308	605		348	622		378	633		276	665		348
	電動DCL	406		196	406		196	406		196	406		196	406		196	445		255	445		255	496		196	515		255
	蝸輪型	370	190	50	370	190	50	370	190	50	370	190	50	370	190	50	390	330	55	390	330	55	460	190	192	460	290	192
80─3	氣動GTD	563		276	563		276	563		276	574		308	595		348	620		378	653		432	673		308	711		348
	電動DCL	445		255	445		255	445		255	445		255	445		255	485		255	485		255	555		255	555		255
	蝸輪型	390	203	100	390	203	100	390	203	100	390	203	100	390	203	100	430	356	105	430	356	105	500	203	227	500	310	227
100─4	氣動GTD	578		308	578		308	578		308	599		348	616		378	652		432	673		524	693		348	744		432
	電動DCL	460		255	460		255	460		255	460		255	460		255	500		255	500		255	575		255	575		255
	蝸輪型	405	229	100	405	229	100	405	229	100	405	229	100	405	229	100	445	432	105	445	432	105	520	229	227	520	350	227
125─5	氣動GTD	593		348	593		348	593		348	610		378	642		432	673		524	723		648	713		378	770		524
	電動DCL	475		255	475		255	475		255	475		255	475		255	535		255	535		255	595		255	595		255
	蝸輪型	420	254	150	420	254	150	420	254	150	420	254	150	420	254	150	480	508	160	480	508	160	540	254	279	540	380	279
150─6	氣動GTD	613		378	613		378	613		378	647		432	670		524	740		648	788		715	734		432	804		648
	電動DCL	495		255	495		255	495		255	500		310	500		310	580		310	580		310	625		310	625		310
	蝸輪型	440	267	150	440	267	150	440	267	150	440	267	150	440	267	150	520	559	160	500	559	160	565	267	279	565	405	279
200─8	氣動GTD	633		432	633		432	633		432	656		524	703		648	791		715	849		795	793		524	888		715
	電動DCL	520		310	520		310	520		310	520		310	520		310	650		310	650		310	680		310	700		310
	蝸輪型	460	292	220	460	292	220	460	292	220	460	292	220	460	292	220	570	660	230	570	660	230	620	292	340	620	420	340
250─10	氣動GTD	663		524	663		524	663		524	710		648	758		715	816		795				828		648	934		795
	電動DCL	570		310	570		310	570		310
	電動Q										490		662	490		662	620		662				655		662	655		662
	蝸輪型	490	394	220	490	394	220	490	394	220	490	394	220	490	533	220	620	787	230				655	533	340	655	568	340
300─12	氣動GTD	713		648	713		648	713		648	761		715	803		795							853		715
	氣動HAW																803		1380							853		1380
	電動Q	540		662	540		662	540		662	540		662	540		662	730		662				680		662	680		662
	蝸輪型	540	419	400	540	419	400	540	419	400	540	419	400	540	610	400	730	838	420				680	610	435	680	648	435
350─14	氣動GTD	783		715	783		715	783		715	841		795										903		795
	氣動HAW													783		1380										903		1860
	電動DQ										610		755	610		755							730		755	730		755
	電動Q	610		662	610		662	610		662
	蝸輪型	610	550	400	610	550	400	610	550	400	610	550	400	610	686	400							730	686	435	730	760	435
400─16	氣動GTD	858		795	858		795	858		795
	氣動HAW										858		1380	858		1860							953		1380	953		1860
	電動DQ	685		755	685		755	685		755	685		755	685		915							780		755	780		915
	蝸輪型	685	600	500	685	600	500	685	600	500	685	600	500	685	762	500							780	700	580	780	838	580
450─18	氣動HAW	928		1380	928		1380	928		1380	928		1860										993		1860
	電動DQ	755		755	755		755	755		755	755		915										820		915
	蝸輪型	755	660	500	755	660	500	755	660	500	755	660	500										820	730	580
500─20	氣動HAW	1018		1860	1018		1860	1018		1860	1018		1860										1073		1860
	電動DQ	845		946	845		946	845		946	845		946										900		946
	蝸輪型	845	711	700	845	711	700	845	711	700	845	711	700										900	711	690
600─24	氣動HAW	1073		1860	1073		1860	1073		1860	1073		1860										1113		1860
	電動DQ	900		1210	900		1210	900		1210	900		1210										940		1210
	蝸輪型	900	1067	700	900	1067	700	900	1067	700	900	1067	700										940	1067	690
700─28	氣動HAW	1273		1860	1273		1860	1273		1860
	電動DQ	1100		1210	1100		1210	1100		1210
	蝸輪型	1100	1087	900	1100	1087	900	1100	1087	900
800─32	氣動HAW	1343		1860	1343		1860	1343		1860
	電動DQ	1170		1210	1170		1210	1170		1210
	蝸輪型	1170	1150	900	1170	1150	900	1170	1150	900
900─36	氣動HAW	1450		2350	1450		2350	1450		2350
	電動DQ	1280		1415	1280		1415	1280		1415
	蝸輪型	1280	1283	1350	1280	1283	1350	1280	1283	1350
1000─40	氣動HAW	1523		2350	1523		2350	1523		2350
	電動DQ	1350		1415	1350		1415	1350		1415
	蝸輪型	1350	1460	1350	1350	1460	1350	1350	1460	1350
1200 ─ 44	氣動HAW	1623		2350	1763		2350
	電動DQ	1350		1415	1350		1415
	蝸輪型	1450	1650	1350	1590	1650	1350
1400─48	氣動HAW	1748		2350	1953		2350
	電動DQ	1575		1415	1575		1415
	蝸輪型	1575	1800	1450	1780	1800	1450
1600─52	氣動HAW	1823		2350
	電動DQ	1650		1415
	蝸輪型	1650	1850	1450
