上海大田閥門管道工程有限公司

產品介紹

法蘭連接金屬硬密封球閥

發布廠商：上海大田閥門

詳細參數

法蘭連接金屬硬密封球閥

產品結構特點         Construction Features
經過特殊處理的球體與閥座，特別適用于較高溫度及各種粉塵與固體顆粒的介質。
Process through special techniques the globe body and valve seat are especially applicable for high-temperatures and the medium containing dusts and solid particles
1、采用特別設計的補償性可動金屬閥座結構，密封可靠。
1. the specially-designed compensatory movable valve seat containing made from metal is of great reliability in its sealing performance
2、本系列球閥應按規定流向使用。
2.the ball valve series should be applied in accordance to the specified flow direction
3、本系列球閥可配多種驅動裝置
3.Multiple diving devices could be prepared for the series

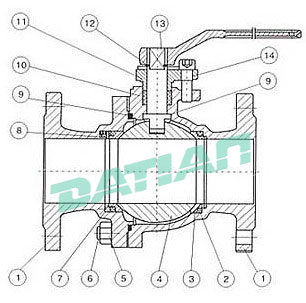

主要零件及材質 Main Parts and Materials

序號NO	零件名稱 Accessory name	材質 Material		序號 NO.	零件名稱 Accessory name	材質 Material
序號NO	零件名稱 Accessory name	GB	ASTM	序號 NO.	零件名稱 Accessory name	GB	ASTM
1	閥體 Body	WCB	A216-WCB	8	彈簧 Spring	60Si2Mn	AlSl 9260
2	密封圈 Sealing Ring	柔性石墨 graphite PTFE	柔性石墨 graphite PTFE	9	墊片 Gasket	柔性石墨+不銹鋼 graphite+stainless stet	B12.10-304/F.G
3	閥座 Seat	1Cr18Ni9Ti	304	10	填料 Stuffing	柔性石墨 graphite PTFE	柔性石墨 graphite PTFE
4	球體 Ball	1Cr13	A276-420	11	填料壓蓋 Gland	WCB	A216-WCB
5	螺母Nut	35	A194-2H	12	擋圈 Ring	65Mn	AlSl 1066
6	螺柱Stud	35GrMoA	A193-B7	13	閥桿 Stem	1Cr13	A276-410
7	座墊 Gaket	1Cr18Ni9Ti	304	14	螺釘 Ccrew nial	35	A193-B7

產品性能規范 Performance Specification of the Products

壓力等級 Pressure Rating		公稱壓力Nominal Pressure(PN)					磅級Pound Grade(Class)
壓力等級 Pressure Rating		1.6	2.5	4.0	6.4	10.0	150	300	400	600
試驗壓力 Test Pressure (MPa)	殼體實驗 Shell test	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
試驗壓力 Test Pressure (MPa)	密封試驗 Sealing test	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
使用工況 Applicable Operating Mode	使用介質 Applicable mediums	紙漿、漿料、粉塵及各種固體顆粒介質 Pulps like paper pulp,dusts,and medium with solid partictes
使用工況 Applicable Operating Mode	適用溫度 Applicable Temperature	-196≤ 550℃
適用規范 Applicable specification	設計制造按 The designing and manufactuning work follows	GB12237-89 AP160 JP17S-48
	法蘭尺寸按 Flange dimension follows	JB79-59、GB9113、HG20592-97 ANSI B16.5 JIS B2212-2214
	結構長度按 Physical dimension follows	GB12221-89 ANSI B16.0 JIS B2002
	檢驗試驗按 Test and inspection follows	JB/T9092-99 API598

注：法蘭硬密封（浮動、固定）球閥結構尺寸與軟密封（浮動、固定）球閥結構尺寸相同。
