DKZ(ZKZ)型電動直行程電動執行機構以單相交流電源為動力，當與伺服放大器
配合時，接受統一的標準信號4mA—20mAdc(或0—10mAdc)，將此信號轉換成相對應
的機械直線位移，操縱簡單，雙座調節閥，套筒閥等，執行過程系統的調節任務：
特點
●位置發送器采用齒輪式傳動，確保限位可靠準確
●采用帶角度指示的精密導電塑料電位器調試方便，易懂
●電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
●電機采用帶過載保護的戶外型伺服電機
型號編制說明
DKZ-310(CXH)
DK：普通型 Z：直行程 310：輸出力
H：有“H”為戶外型；無“H”為標準型(選擇項)
C：有“C”表示反饋信號4-20mA， 無“C”表示反饋信號0-10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
技術參數
|
項目名稱
|
DKZ標準型(不帶H)
|
DKZ戶外型(帶H)
|
|
控制
機構
|
輸入信號
|
無
|
|
反饋信號
|
0—10mAdc 4—20mAdc
|
|
死區
|
0．4％—3％
|
0．4％—3％
|
|
基本誤差
|
±2．5％
|
±2．5％
|
|
回差
|
≤1．5％
|
≤1．5％
|
|
限位
|
開側，閉側
|
開側，閉側
|
|
開度檢測
|
精密導電塑料電位器
|
精密導電塑料電位器
|
|
動力
|
動力
|
220V，50Hz
|
220V，50Hz
|
|
驅動電機
|
伺服電機
|
伺服電機
|
|
附屬機構
|
加熱器
|
選擇件
|
選擇件
|
|
手動機構
|
手輪
|
手輪
|
|
安裝
條件
|
環境溫度
|
無加熱器—25℃～+70℃
|
無加熱器—25℃～+70℃
|
|
相對濕度
|
<95％
|
<95％
|
|
環境氣體
|
無腐蝕性氣體
|
無腐蝕性氣體
|
|

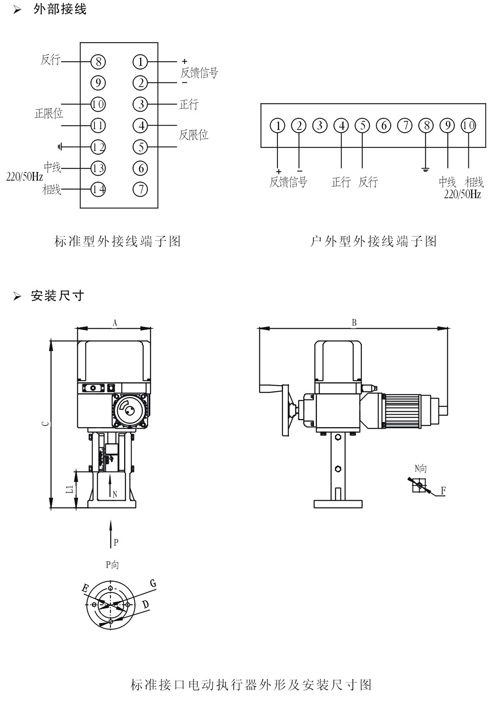

接線口
|
十四線插頭
|
接線柱
|
|
防護等級
|
|
IP65
|
型號與規格
|
型號
|
額定負載
(N)
|
額定行程
(mm)
|
全行程時間
(S)
|
額定電流
(A)
|
質量
(Kg)
|
|
DKZ-310
DKZ-310H
|
4000
|
10
|
8
|
0．65
|
50
|
|
16
|
125
|
|
25
|
20
|
|
30
|
24
|
|
DKZ-410
DKZ-410H
|
6400
|
18
|
16
|
0．65
|
50
|
|
30
|
24
|
|
40
|
32
|
|
60
|
50
|
|
DKZ-510
DKZ-510H
|
16000
|
30
|
16
|
1．5
|
95
|
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
|
DKZ-610
DKZ-610H
|
25000
|
30
|
16
|
2．5
|
110
|
|
50
|
30
|
|
60
|
40
|
|
100
|
60
|
|

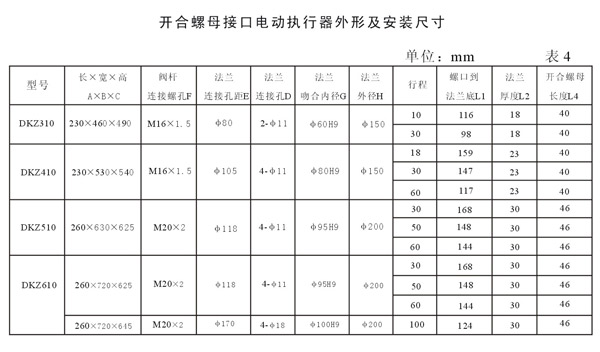

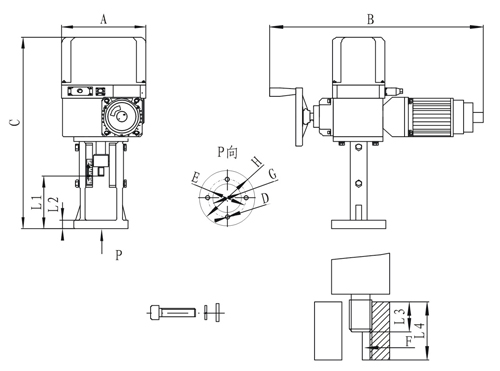

型號
|
長X寬X高
|
閥桿連接螺孔
|
法蘭
|
法蘭
|
法蘭
|
公稱通徑
|
連接頭至法蘭底端
|
|
|
AXBXC
|
F
|
連接孔距E
|
連接孔距E
|
吻合內徑G
|
Dg
|
行程
|
L
|
|
DKZ310
|
230X460X490
|
M8
|
Φ80
|
2一Φ11
|
Φ60
|
25， 32，
40， 50
|
10
|
85.5
|
|
16
|
79.5
|
|
25
|
70.5
|
|
DKZ410
|
230X530X540
|
M12X1.25
|
Φ105
|
4一Φ11
|
Φ80
|
65，80，100
|
40
|
107
|
|
230X460X575
|
M16X1.5
|
Φ118
|
4一Φll
|
Φ95
|
125，150
|
60
|
112
|
|
DKZ510
|
260X630X625
|
M16X1.5
|
Φ118
|
4一Φll
|
Φ95
|
200
|
60
|
113
|
|
260X630X645
|
M20X1.5
|
Φ130
|
4一Φ18
|
Φ100
|
300，250
|
100
|
93
|
|
DKZ610
|
260X720X625
|
M16X1.5
|
Φ118
|
4一Φ1l
|
Φ95
|
400，500
|
60
|
113
|
|
260X720X645
|
M20X1.5
|
Φ130
|
4一Φ18
|
Φ100
|
500，600
|
100
|
93
|
訂貨須知
訂貨時請用戶提供以下資料：
●電動執行器名稱，型號，行程
●伺服放大器是否需要配置，若需要，請注明名稱，型號
●本產品適配的的伺服放大器型號如下：ZPE—2030 ZPE—3101
●其它特殊要求(如防護等級要求，輸入信號要求)
●行程可以根據用戶特殊設計，輸出軸用開合螺母連接時請用戶說明
|
