ASL型限位開關概述
系列閥門限位開關箱是自控系統中檢測閥門狀態的一種現場儀表，用以將閥門的開啟或關閉位置以開關量（觸點）的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。該產品也可作為自系統中重要閥門聯鎖保護及遠程報警指示之用。
| 技術要求 |
| 防護等級： |
IP65（本質安全型）IP67（外殼防護型） |
| 觸點容易： |
6A/24VDC（直流） |
| |
10A/220VAC（交流） |
| 環境溫度：- |
35℃～ +70℃ |
| 接線端口： |
2-G1/2" |
| 放置角度： |
0°～90 °角行程 |
| |
0°～180 °(可調) |
| 位置指示： |
開—黃，關—紅 |

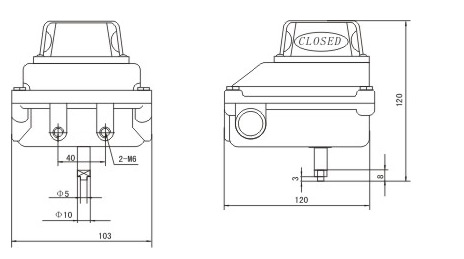

| 外型尺寸： |
120×120×103mm |
| 重量： |
約1.6Kg |
| |
IP65 Kg |
| |
IP67 Kg |
工作原理
系列閥門限位開關箱檢測的閥位轉角位移，通過軸連接件或反饋桿使傳動產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指票器就是顯示。
安裝及使用
一、讓閥門走到關的位置，調節紅色凸輪，使“關”開關有信號輸出。
二、讓閥門走到開的位置，調節黃色凸輪，使“開”開關有信號輸出。
三、讓閥門來回走幾次，確定限位開關信號通斷可靠。 |
 |
|
|
