ZPD3000型電氣閥門定位器概述
ZPD3000型電氣閥門定位器是引進國外技術制造的。它與調節閥配套使用，構成閉環控制回路。把調節器輸出的電信號轉換成驅動調節閥的氣信號，同時根據調節閥的開度進行位置反饋，使調節閥能夠正確定位。
ZPD3000型電氣閥門定位器技術參數
| 基本誤差： |
±1%(單作用)；±1.5%(雙作用)； |
| 回 差： |
1%(單作用)； 1.5%(雙作用)； |
| 死 區： |
0.2%(單作用)； 0.4%(雙作用)； |
| 額定行程： |
0-(10-100)mm |
| |
0-(50o -75o -90o)角行程 |
| 氣源壓力： |
0.14-0.7MPa |
| 輸入信號： |
4-20mA.DC(可分程)； |
| |
0-10mA.DC(可分程) |
| 耗氣量： |
單作用Single acting type：5L/min(供氣0.14MPa) |
| |
雙作用Double acting type：15L/min(供氣0.4MPa) |
| 輸出特性： |
線性Linear，等百分比Equal percentage |
| 環境溫度： |
-35~+60℃ |
| |
-20~+60℃(本安型)ExiaIICT6 |
| 相對濕度： |
10-90% |
| 輸出壓力： |
0.02-0.6MPa |
| 防爆型式： |
隔爆ExdIIBT6，本安ExiaIICT6，普通Non-Explosion |
| 輸入阻抗： |
250Ω±5%(at 20℃) |
| 氣源接頭： |
ZG1/4，聯接銅管Φ6 |
| 電源接口： |
G1/2 |
| 殼體材料： |
鋁合金Aluminum alloy |
| 外形尺寸： |
205×192×78mm |
| 重 量： |
2.1Kg |
ZPD3000型電氣閥門定位器特點
適用于小容量及大容量的執行機構
由于采用了載荷控制彈簧，選擇相應的彈簧后就能獲得最適合于該執行機構的定位器。耗氣量小
放大器的耗氣量小、容量大。可以選擇輸出特性
由于反饋機構中有凸輪裝置，因此可以選擇特性以外的輸出特性。各種反饋方式對應的型號
只要更換凸輪裝置，就可以用于以下對應的執行機構。
直行程執行機構：標準型-------EP3□1□
角行程執行機構：標準型-------EP3□2□易變換成反作用放大器
單作用執行機構在需要反作用控制時，正作用型放大器很容易變換成反作用型放大器。耐壓防爆型可在現場進行調整
由于信號（4~20mA.DC）輸入端接頭及線圈部位的封裝呈耐壓防爆結構，
因此在進行檢修及行程調整時，可以在現
場防爆區域內拆除定位器外殼。本質安全的構造有著廣闊的適用范圍
接線盒及線圈有著本質安全型的構造，因此與專用的齊納安全柵組合使用
能使力矩線圈適用于所有危險氣體的場所
（包括0區），使用環境溫度范圍為-40~+60℃

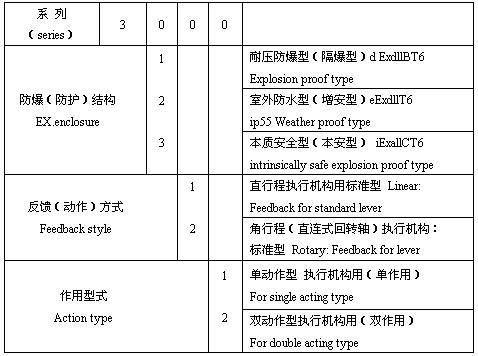

ZPD3000型電氣閥門定位器型號說明
 |
