AW氣動執行器分為雙作用式和單作用(彈簧復位)，兩個分體氣缸，雙活塞，拔叉式傳動結構，容易制造大尺寸缸體，輸出扭矩大，動作靈活平穩；氣缸內壁和活塞桿鍍硬鉻，有很好的抗磨性；所有滑動部件之間配有無油潤滑軸承和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥的開關和調節，也可用于其它90°回轉場合。
產品特點
1、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°
2、工作環境溫度：-20°～80℃。
3、氣源：過濾、干燥或加潤滑油的潔凈空氣，最小氣壓0.4MPa，最大氣壓1.0MPa。
4、基本設計：氣動雙氣缸雙活塞拔叉?zhèn)鲃訖C構。型號AW=雙作用式；型號AWS=單作用式(彈簧復位)。

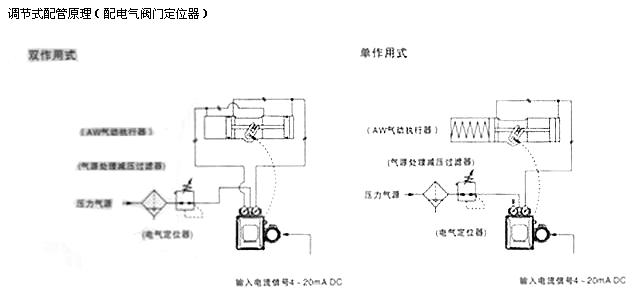

5、附件功能：可配單(雙)電控電磁閥、限位開關回訊器、電氣定位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制。

氣動驅動裝置結構特點及主要零部件
1、軸承[金屬親PTEE]摩擦系數小，潤滑密封效果好。
2、隔板[HT200(FC200)]使氣室與回轉機構隔離，減少空氣消耗量，防止異物進入汽缸，同時為活塞導向，保證動作穩定。
3、進氣口[RC1/4，3/8，1/2]。
4、活塞[HT200(FC200)]輕巧耐壓，推力損失小，密封性好。
5、活塞桿[45(S45C+HCr)]強度高，表面度硬鉻，耐磨損。
6、銷軸[45(S45C+HCr)]表面度硬鉻，將活塞桿出力平穩供給撥叉。
7、手動蝸輪操作器安裝平臺。
8、軸[45(S45C+HCr)]耐磨損。
9、汽缸[QT450-10(FCD450)]。
10、限位螺柱調整開關角度，開關各自可調±5°。
11、O型圈[NBR]防水。
12、撥叉[QT450-10(FCD450)]將直線運動轉變?yōu)榛剞D運動，輸出力矩特性適應中大口徑閥門扭矩特性。
13、箱體[HT200(FC200)]。

雙動作式特點：
1、撥叉?zhèn)鲃訖C構，其出力扭矩特性適合與中大口徑閥門驅動扭矩特性。
2、氣室與回轉機構隔離，空氣消耗量小。
3、雙缸雙活塞，輸出力大。
4、體積小，重量輕，性能可靠。
5、工作壓力P：0.3～0.7MPa 環境溫度T：-20～+80℃。

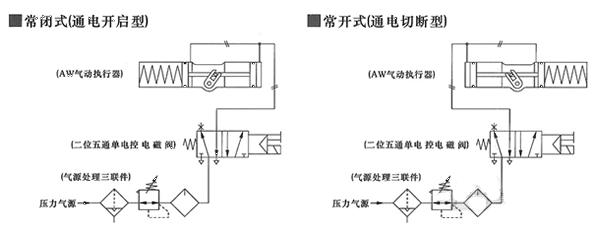

單動作彈簧復位式
單動作彈簧復位式在AW型雙汽缸的一側裝有彈簧缸，適應兩種操作壓力，并可選手動裝置(HW，側面手輪)。
AW-S：標準型P：0.4～0.7MPa
AW-L：低壓型P：AW13L；0.25～0.40MPa
AW17L：0.23～0.36MPa
AW20L：0.28～0.46MPa
AW28L：0.24～0.39MPa
AW35L
AW40L：

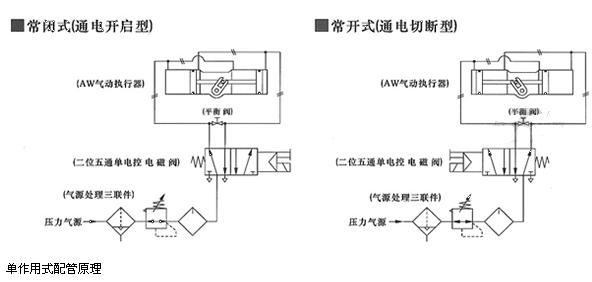

雙作用式配管原理



雙作用輸出扭矩表


單作用輸出扭矩表


氣缸容積及耗氣量計算和重量
