GTD/GTE氣動執行機構是新研制的輸出軸回轉角為90°的部分回轉型氣動執行裝置。它可以與球閥、蝶閥等閥門組合成氣動閥門，也適用于需90°回轉運動的其它機械裝置。該產品通過配用電磁閥等附件可以完成開、關兩位置的動作控制，以及連續動作控制（自動調節控制）的不同要求。用戶可根據實際需要進行選擇。
主要特點
1.相同規格有雙作用式、單作用式（彈簧復位）。
2.標準旋轉軸角度可調節-5~+5℃范圍。
3.所有滑動部件采用塑料軸承襯套、導向，保持最小摩擦力，并有效地抵抗磨損。
4.外殼表面陽極化電鍍，防腐蝕保護；旋轉軸鍍硬質鎳磷合金；螺絲、螺母為不銹鋼。
5.單作用式彈簧預裝在彈簧座內，很容易裝配或增補彈簧數量。
6.連接、安裝接口標準化模塊設計，方便配裝球閥、蝶閥、信號盒及控制附件。
7.可選擇旋轉方向順時針旋轉或逆時針旋轉；兩端調節螺絲可調節小于標定角度調整。
8.特殊的腐蝕環境可采用不銹鋼外殼（請于我們聯系）
主要參數
|
|
標準參數
|
特殊參數
|
|
基本
設計
|
氣動雙活塞執行器
型號GTD=雙作用式。
型號GTE=單作用式（有彈簧返回）。
|
三個位置執行器有兩個特殊活塞。
|
|
制造
特點
|
超寬面齒條（活塞）小齒輪傳動技術。
活塞及齒輪和殼體接觸面有低磨擦材料制成的滑動軸承襯套、導向。 單作用式有保險彈簧座。
|
|
|
采用
標準
|
執行器與閥門連接：四個或八個螺栓孔符合標準DIN/ISO 5211，軸裝配孔符合標準DIN 3337 。
執行器與信號盒連接：GTD/GTE040+090通過轉接板連接。
執行器與信號盒連接：符合VDI/VDE 3845
|
可供選擇的裝配軸孔有多種形狀尺寸選擇
|
|
零件
材料
|
殼體：鋁合金表面陽極化處理。端蓋：鋁合金表面噴塑處理。
活塞/齒條：鋁合金。密封O型圈：丁睛橡膠=NBR70。
軸承墊圈/導環：塑料。
|
外殼與端蓋：噴塑處理。
特殊的腐蝕環境：可選不銹鋼材料（請與我們聯系）O型圈：氟橡膠
|
|
環境溫度
|
-20~+ 90℃
|
-40~+ 160℃
|
|
回轉角度
|
雙作用式=90° 單作用式=90°
標準執行器旋轉軸角度從兩端可調節-5~+ 5℃
|
根據需要選擇順時針方向旋轉或逆時針方向旋轉。三個位置執行器有0-45-90°，0-60-120°，0-90-180°，0-120-240°
|
|
輸出扭矩
|
3~10000Nm
|
|
|
空氣壓力
|
2~8bar，最大10bar。
|
|
|
附件
|
電磁閥、電氣定位器、限位開關（有機械式、接近式）、氣源處理三聯件（有減壓器、過濾器、油霧器）、手操機構。
|
調節角度和兩位切斷聯鎖裝置
|
|

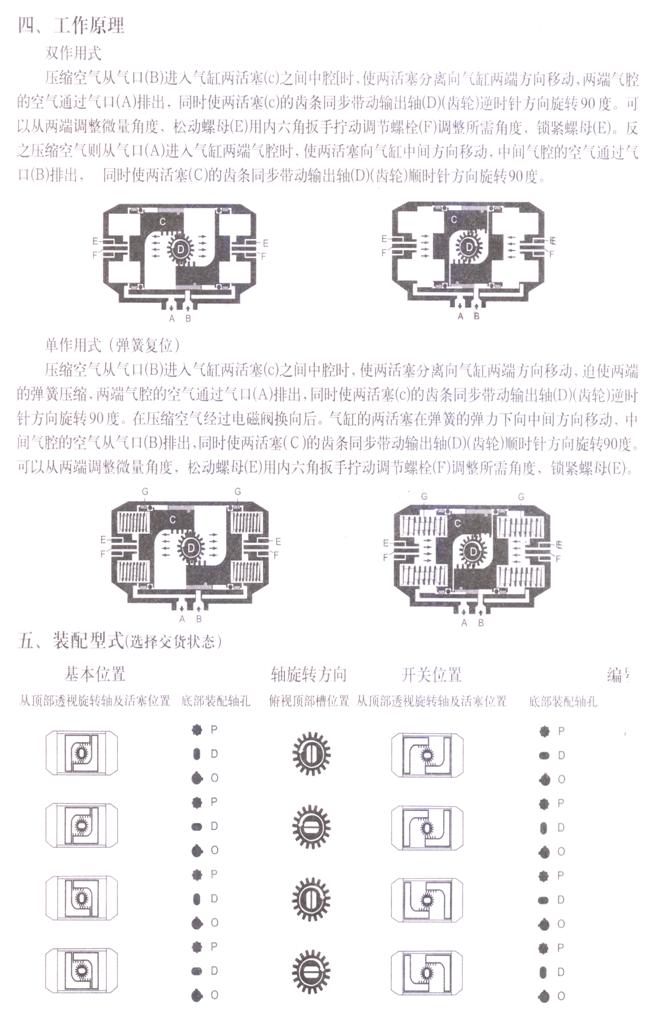

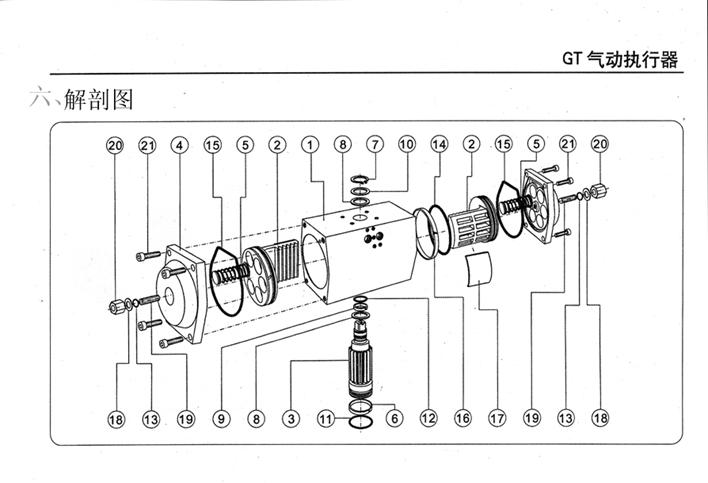

序號
|
名稱
|
數量
|
序號
|
名稱
|
數量
|
|
1
|
殼體
|
1
|
12
|
軸上O型圈
|
1
|
|
2
|
活塞
|
2
|
13
|
螺栓密封O型圈
|
1
|
|
3
|
旋轉軸
|
1
|
14
|
活塞O型圈
|
1
|
|
4
|
端蓋
|
2
|
15
|
端蓋密封圈
|
2
|
|
5
|
彈簧/彈簧座
|
8-12
|
16
|
活塞導向環
|
2
|
|
6
|
下軸承
|
1
|
17
|
活塞軸瓦
|
2
|
|
7
|
彈性擋圈
|
1
|
18
|
端蓋平墊圈
|
2
|
|
8
|
軸中墊圈
|
2
|
19
|
調節螺栓
|
2
|
|
9
|
上軸承
|
1
|
20
|
六角螺母
|
2
|
|
10
|
軸上平墊圈
|
1
|
21
|
六角螺栓
|
8
|
|
11
|
軸下O型圈
|
1
|
22
|
|
|

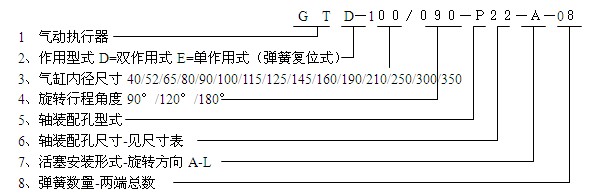

八、型號編制說明
|
