帶指揮器操作式自力式壓力調節閥概述
ZZYP-16II型帶指揮器操作式自力式壓力調節閥（簡稱壓力閥）無需外加能源，利用被調介質自身能量為動力源，引入壓力閥的指揮器以控制壓力閥的閥芯位置，改變流經閥門的介質流量，使閥門后端壓力（B型）或前端壓力（K型）保持恒定。ZZYP-16II主要用在閥前壓力較高（0.2-0.8MPa）而閥后力很低（0.5-100KPa）,例如50mmH20(水柱)的場合，ZZYP-16II只用在泄氮裝置上，并且與公氮裝置配套使用。單獨使用時請用ZZVP閥代替。
氣體減壓
如閥前0.2-0.8MPa（高于0.8MPa時閥前面應加減壓閥），閥后0.5-100KPa.
氮封裝裝置
供氮和泄氮裝置上
帶指揮器操作式自力式壓力調節閥特點
壓力設定在指揮器上實現，因而方便、快捷、省力省時且可在運行狀態下連續設定。 控制精確度比ZZY型自力式高1倍左右，故適合在控制精確度高的場合使用。 對同一臺閥而言，調節范圍比ZZY型自力式廣。 反應特別靈敏，極小的壓力（如50mm水柱的壓力）或極小的壓力變化都可以感染出來。 減壓比特別大，例如閥前0.8MPa，閥后50mmH20,壓力差比達160！
帶指揮器操作式自力式壓力調節閥連接尺寸及標準
法蘭標準：GB9113-2000;
法蘭密封面型式：凸面;
信號接口：內螺紋M16X1.5;
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。如ANSI、JIS，JPI等標準。

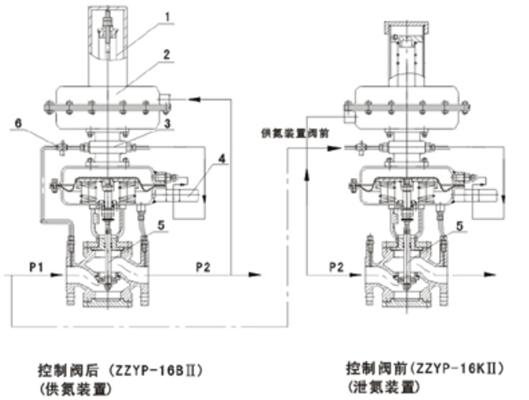

1、壓力設定彈簧 2、指揮器執行機構 3、指揮閥 4、針閥 5、主閥 6、空氣過濾加壓閥
主要技術參數和性能指標
| 公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 閥座直徑D（mm） |
6 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| 額定流量系統Kv |
0.32 |
4 |
5 |
8 |
12.5 |
20 |
32 |
50 |
80 |
125 |
160 |
320 |
| 壓力調節范圍KPa |
0.5-100范圍內先取 |
| 公稱壓力PN（MPa） |
1.0 1.6 |
| 被調介質溫度℃ |
-40~80 |
| 流量特性 |
快開 |
| 調節誤差(%) |
≤5 |
| 允許壓降（MPa） |
1.6 |
1.6 |
1.1 |
0.4 |
0.6 |
| 執行機構薄膜有效面積（Cm2） |
200 |
280 |
400 |
| 允許泄漏量 |
硬閥芯：IV級（10XKv） 軟閥芯：VI級（GB/T4313-92）幾乎無泄漏 |
外形尺寸與重量
| DN |
L |
S |
H1 |
H2 |
| 20 |
150 |
308 |
390 |
715 |
| 25 |
160 |
308 |
390 |
715 |
| 32 |
180 |
308 |
390 |
735 |
| 40 |
200 |
394 |
435 |
755 |
| 50 |
230 |
394 |
435 |
755 |
| 65 |
290 |
394 |
435 |
795 |
| 80 |
310 |
394 |
435 |
795 |
| 100 |
350 |
394 |
435 |
825 |
| 150 |
480 |
498 |
565 |
1105 |
以上均以PN16為例 |
 |
|
