V230/231系列自力式壓力調節閥
發布廠商：上海大田閥門

詳細參數

V230/231系列自力式壓力調節閥概述
V230/231 D12/D13自力式壓力調節閥（指揮器操作型），由調節閥、執行器、指揮器組成，是一種無需外來能源而只依靠被介質自身的壓力變化進行自動調節壓力的節能型產品，可用于非腐蝕性（最高溫度350℃）的液體、氣體和蒸汽等介質的壓力控制裝置。廣泛適用于石油、化工、冶金、輕工等工業部門及城市供熱、供暖系統。

V230/231系列自力式壓力調節型號、規格


  類別 壓力控制調節閥 差壓控制調節閥
閥前壓力調節閥 閥后壓力調節閥 差壓上升閥關閉 差壓上升閥開啟
硬密封 軟密封 硬密封 軟密封 硬密封 軟密封 硬密封 軟密封
型號 V230 D13 V231 D13 V230 D12 V231 D12 V230 D03 V231 D03 V230 D04 V231 D04
規格 DN15-250


技術參數和性能指標
1、控制閥主要技術參數


公稱通徑mm 15 20 25 32 40 50 65 80 100 125 150 200 250
額定流量系數Kvs 3.2 5 8 12.5 20 32 50 80 125 160 320 450 630
公稱壓力MPa 1.6；4.0
Z值 0.6 0.6 0.6 0.55 0.55 0.5 0.45 0.45 0.4 0.35 0.3 0.2 0.2
最高工作溫度℃ V230 V231 液體≤140；氣體≤80
硬密封 V230 配隔離罐≤200 配隔離罐和加長件≤300
配隔離罐和散熱片≤200
壓力平衡元件 波紋管 滾動膜片
法蘭標準 DIA（亦可按用戶要求提供法蘭標準）
閥體材質 PN16：鑄鐵（工作溫度≤200℃）； PN4.0：鑄鋼、鑄不銹鋼（工作溫度≤350℃）
閥芯材質 不銹鋼；軟密封為不銹鋼鑲嵌橡膠圈
最高工作壓力MPa 公稱壓力（注意△Pmax及工作壓力與工作溫度的關系）


注：
1、 液體＞140℃、氣體＞80℃時閥倒裝；
2、 Z值：噪音衡量系數，該值用來衡量噪音大小.

2、DA3/DA4執行器技術參數


有效面積（cm2） 32※ 80※ 250※ 630※ 32※ 80※ 250※ 630※
壓力設定范圍（Mpa） DA3 DA4
0.8~1.6 0.1~0.6 0.015~0.15 0.005~ 0.035 1.0~1.6 0.1~1.6 0.015~0.12 0.005~ 0.035
0.3~1.2 0.05~0.3 0.01~0.07 0.05~0.25 0.05~.025 0.01~0.06
保證壓力閥正常工作最小壓力壓差△Pmin（Mpa） ≥0.05 ≥0.04 ≥0.01 ≥0.005 ≥0.05 ≥0.04 ≥0.01 ≥0.005
允許上、下膜室之間最大壓差（Mpa） 2.0 1.25 0.4 0.15 2.0 1.25 0.4 0.15
材質 膜蓋：鋼板鍍鋅
膜片：EPDM或FKM夾纖維※※
控制管線、接頭 銅管或鋼管10×1；卡套式接頭R1/4″
設定值偏差 ±80%



注：
※DN150~250不能滿足定值，可選用揮器操作型自力式壓力調節閥
※EPDM適用于水、蒸汽和氣體介質，F(xiàn)KM適用于油、水、蒸汽及氣體介質，訂貨時應注明介質種類。
可根據不同的壓力設定范圍選項配合適的執行器與控制閥組成調壓閥。

3、性能指標

控制精度 ±8%
允許泄漏量(在規定試驗條件下)i/h 硬密封 4X10-4X閥額定容量
軟密封 DN15~50 DN65~125 DN150~250
10氣泡/min 20氣泡/min 40氣泡/min


4、允許壓差


公稱通徑mm 15 20 25 32 40 50 65 80 100 125 150 200 250
PN16最大壓差ΔP MPa 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.6 1.5 1.5 1.2 1.0 1.0
PN40最大壓差ΔP MPa 2.0 2.0 2.0 2.0 2.0 2.0 2.0 2.0 1.5 1.5 1.2 1.0 1.0


外形尺寸



圖2a ZZYP DN15～125
圖2b ZZYP DN150~250

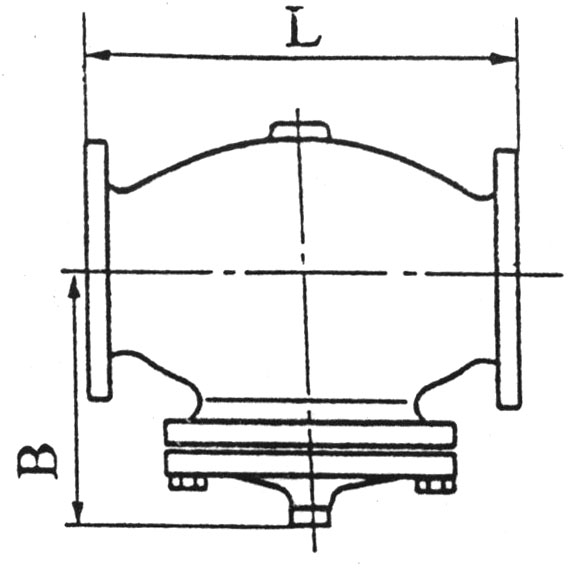

1、V230/V231控制閥尺寸及重


公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200 250
L（mm） 190 190 184 220 222 254 276 298 350 451 451 600 670
B（mm） 212 212 238 238 240 240 275 275 380 380 295 325 372
大約重量 6.2 6.7 9.7 14 17 17 29 33 60 70 80 140 220


2、D02(D04)執行器尺寸及重量


有效面積(cm2) 32 80 250 630
D（mm） 172 172 263 680
H（mm） 435 430 470 520
大約重量 7.5 7.5 13 28



3、D01(D03)執行器尺寸及重量


有效面積(cm2) 32 80 250 630
ΦR（mm） 172 172 263 680
H（mm） 435 430 470 520
大約重量 7.5 7.5 13 28


注:直接作用式自力式閥的總高及總重為控制閥與執行器高度及重量之和

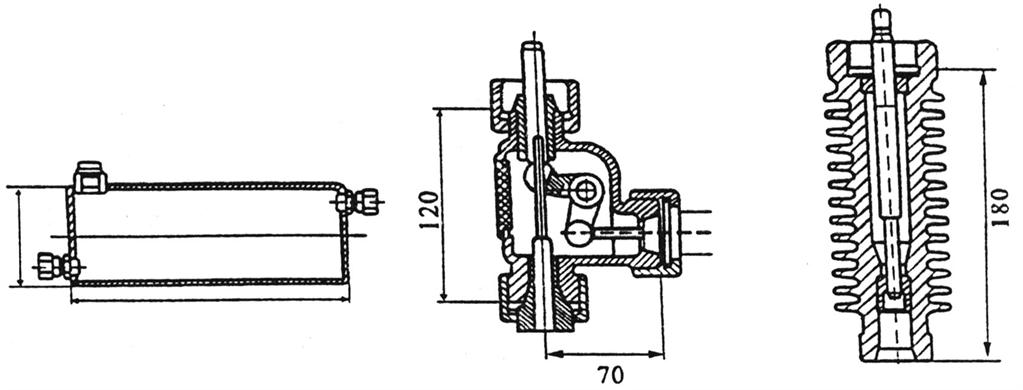

附件型號、種類及外形尺寸


隔離罐

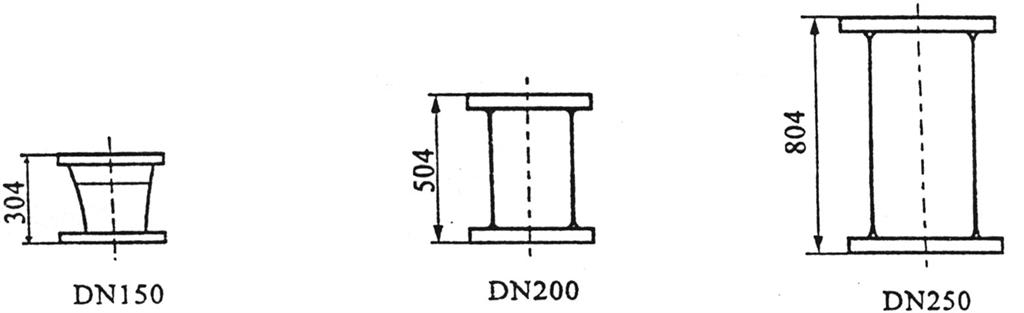

（用于溫度>140℃）		 組合件900/118
（用于多頂控制）		 散熱
（用于溫度>200℃）



工作溫度與作用介質壓力的關系
1、 工作溫度與允許介質壓力的關系


材料 公稱壓力Mpa 介質工作溫度℃

0.6 0.6 0.49 0.44
HT200 1.6 1.6 1.27 1.09
4.0   4.0 3.7 3.3 3.0 2.8 2.3 1.8
ZG230~450 6.4   6.4 5.9 5.2 4.7 4.1 3.7 2.9
0.6   0.6   0.56   0.5     0.45 0.36 0.32 0.28 0.25
ZG1Cr18N9TiZG0Cr18Ni12Mo2Ti 1.6   1.6   1.4   1.25     1.1 1.0 0.9 0.8 0.7 0.64
4.0   4.0   3.6   3.2     2.8 2.5 2.2 2.0 1.8 1.6
6.4   6.4   5.6   5.0     4.5 4.0 3.6 3.2 2.8 2.5


2．主要零件材料的使用溫度范圍


 材料 溫度范圍℃ 備注
HT200 -20~200
QT400-18、QT400-15 -20~350
ZG230-450 -40~450
ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti -250~50
2Cr13 -20~450
1Cr18Ni9 -196~550
0Cr18Ni12Mo2Ti -196~600
聚四氟乙烯 -40~200
碳纖維 -120~350
柔性石墨 -200~600
5860膠夾480D551棉綸帆布 -40~80
