ZA(R)JP電動偏心旋轉調節閥概述
ZA(R)JP電動偏心旋轉調節閥又叫凸輪撓曲閥，是一種結構新穎的調節閥。由于閥芯的存在凸輪偏心，可以減少閥座磨損，增加密封性能。閥芯后部設有一個導流翼處，有利于流體穩定流動，具有優良的穩定性。其次還有流量大、可調節范圍廣的優點。適合與耐摩擦耐沖刷等含固體物料及黏度介質。
ZA(R)JP電動偏心旋轉調節閥技術參數及性能：
閥體部分
| 閥體型式： |
直通鑄造偏心球形閥 |
| 公稱通徑： |
DN25 、32 、40 、50 、65 、80 、100 、200 、250、300 |
| 公稱壓力： |
PN 1.6、2.5、4.0、6.4Mpa |
| |
ANSI 150、 300Lb |
| |
JIS 10K、20K、30K |
| 連接方式： |
法蘭 FF、RF、RTJ、等對夾 |
| 法 蘭 距： |
符合IEC 534 |
| 閥蓋形式： |
一體式 |
| 填 料： |
V型聚四氟乙烯、柔性石墨填料等 |
| 密 封 墊： |
金屬夾石墨密封 |
| 執行機構： |
氣動薄膜偏心執行機構、氣動活塞式執行機構 |
| |
電動：DTR系列 、 3810L 系列 、PSL系列 |
閥內部件
| 閥芯型式： |
偏心弓型截球體 |
| 流量特性： |
近似等百分比 |
| 內件材質： |
標準材質組合及使用溫度、壓力范圍請參閱附表 |
表1．可提供的用戶選擇
| 閥體 |
型式 |
直通 |
閥蓋 |
一體式 |
| 材質 |
WCB、CF8、CF 8M 等 |
| 閥芯 |
特性 |
近等百分比 |
填料 |
“V”型PTFE、 柔性石墨 |
| 材質 |
304、304+STL/PTFE、316、316+STL/PTFE |
| 執行器 |
氣動薄膜偏心執行機構、氣動活塞式執行機構 |
| PSQ系列、DTR、3810系列角行程執行機構。 |
| 定位器 |
電氣閥門定位器、智能型數字定位器 |
| 附件 |
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等 |

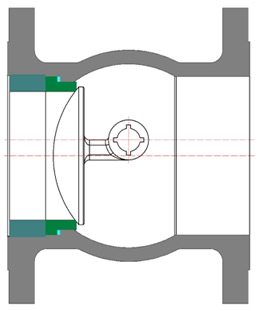

ZA(R)JP電動偏心旋轉調節閥結構性能及特點
- 流路簡單，Kv值大，自潔性能好。
- 利用偏心球冠與閥座相切，打開時，球芯脫離閥座；關閉時，球芯逐步接觸閥座，使球對閥座產生壓緊力。
- 球面壓緊閥座，容易把結晶結巴物破壞，適用于結晶、結巴及不干凈介質場合。
- 體積小，重量輕。
|
 |

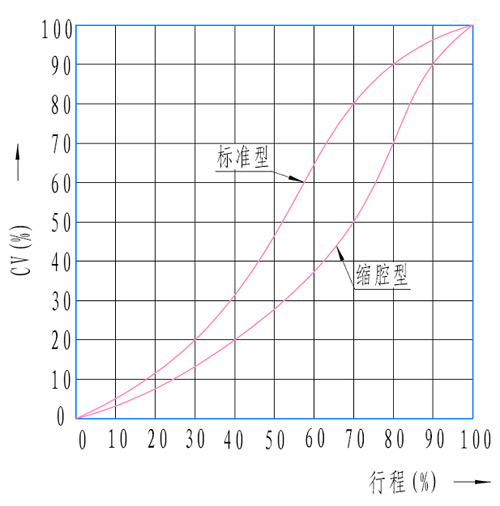

ZA(R)JP電動偏心旋轉調節閥流量特性
V形球閥規格參數表：
| 公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數（Kv） |
標準 |
14 |
30 |
50 |
150 |
250 |
320 |
600 |
1000 |
1400 |
1500 |
14 |
30 |
| 縮小 |
5.6 |
12 |
20 |
60 |
100 |
128 |
240 |
400 |
560 |
760 |
5.6 |
12 |
| 動作范圍 |
0-60° |
| 允許壓差△P |
小于公稱壓力（1.6MPa） |
| 泄漏量Q |
小于額定KV 0.01% |
| 環境溫度℃ |
-20~ 60℃ |
| 基本誤差 |
±1% |
| 回差 |
±1% |
| 死區 |
1% |
| 可調范圍 |
200:1 |
電動偏心旋轉調節閥外形尺寸
|
公稱通徑DN |
L |
L1 |
H |
| 25 |
102 |
277 |
60 |
| 32 |
102 |
295 |
65 |
| 40 |
114 |
305 |
75 |
| 50 |
124 |
364 |
95 |
| 65 |
143 |
379 |
105 |
| 80 |
178 |
389 |
120 |
| 100 |
229 |
402 |
140 |
| 125 |
229 |
426 |
165 |
| 150 |
229 |
445 |
185 |
| 200 |
243 |
465 |
205 |
| 250 |
297 |
610 |
240 |
| 300 |
338 |
660 |
290 |
|
|
