ZJ(M)HF(H)氣動三通分流(合流)調節閥
發布廠商：上海大田閥門

詳細參數

ZJ(M)HF(H) 氣動三通分流(合流)調節閥概述
ZJ(M)HF(H) 氣動三通分流(合流)調節閥是由電動執行機構或氣動執行機構和三通閥組成，調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點常用于熱交換器的兩相調節，也可用于簡單的配比調節。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于80mm和壓差較大的分流場合，不能互換使用。
技術參數及性能：


閥體部分
閥體型式： 三通鑄造閥
公稱通徑： DN25 、32 、40 、50 、65 、80 、100 、200 、250、300
公稱壓力： PN  1.6、2.5、4.0、6.4、10Mpa
  ANSI 150、300、 600Lb
  JIS  10K、20K、30K
連接方式： 法蘭 FF、RF、RTJ、等
    焊接：SW、BW
法 蘭 距： 符合IEC 534
閥蓋形式： 標準型、加長型（散熱、低溫、波紋管密封）
填    料： V型聚四氟乙烯、柔性石墨填料等
密 封 墊： 金屬夾石墨密封墊
執行機構： 氣動：多彈簧執行機構 、單彈簧執行機構
  電動： 3810L 系列 、PSL系列
閥內部件
閥芯型式： 雙導向雙座套筒型閥芯
流量特性： 等百分比、線性 、快開
內件材質：   標準材質組合及使用溫度、壓力范圍請參閱附錄


表1．可提供的用戶選擇

閥體 型式 直通 閥蓋 型式 標準、加長型
材質 WCB、WC9、CF8、CF 8M 等 材質 WCB、WC9、CF8、CF 8M
閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、柔性石墨、波紋管
材質  304、304+STL/PTFE、316、316+STL/PTFE
執行器 氣動:見表5
電動:見表5
定位器 電氣閥門定位器、智能型數字定位器
附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等


圖1結構性能特點



三通分流閥
三通合流閥


三通閥由于有兩個通道，一個通道開啟時則另一個通道關閉，所有作用方式無氣開氣閉之說，訂購三通閥時，一定要說明要合流還是分流，氣動的得說明氣室壓力增加時，主通道流量增大還是減小。
表2．主要性能參數

公稱通徑DN 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑dn (mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數Kv 合流 8.5 13 21 34 53 85 135 210 340 535 800 1280
分流 8.5 13 21 34 53 85 135 210 340 535 800 1280
行程mm 16 25 40 60 100
允許壓差△MPa ≤公稱壓力MPa
基本誤差% ±2.5
回差% 2.5
死區% 1.0
始終點偏差% ±2.5
額定行程偏差% 2.5
允許泄漏量Q Kv值的0.05%
可調范圍 30:1



表3．允許壓差值：氣動三通薄膜合流閥


執行機構 供氣壓力MPa 彈簧范圍MPa 定位器 允許壓差（MPa）
閥座直徑（mm）
20 25 40 50 65 80 100 125 150
ZH-23 0.14 0.02~0.10 有 0.79 0.49 0.33 0.20 0.12 0.09 0.05 － －
0.35 0.08~0.24 0.041.6 3.50.99 2.3（0.67） 1.40.39 0.86(0.24) 0.62(0.18) 0.34(0.10) － －
HA34 0.14 0.02~0.10 － － 0.59 0.35 0.22 0.16 0.09 0.05 0.04
0.35 0.08~0.24 － － 4.0（1.2） 2.50.71 1.53(0.43) 1.1(0.31) 0.02(0.18) 0.30(0.10) 0.27(0.08)
HA45 0.14 0.02~0.10 － － － － 0.37 0.26 0.15 0.10 0.06
0.35 0.08~0.24 － － － － 2.7（0.76） 1.9(0.54) 1.07(0.30) 0.69(0.20) 0.47(0.13)


表4．允許壓差值：氣動三通薄膜分流閥

執行機構 供氣壓力 彈簧范圍 定位器 允許壓差（MPa）
閥座直徑（mm）
80 100 125 150
ZH-23 0.14 0.02~0.10 有 0.09 0.05 － －
0.35 0.08~0.24 有 0.62 0.34 － －
HA34 0.14 0.02~0.10 有 0.16 0.09 0.05 0.04
0.35 0.08~0.24 有 1.1 0.62 0.39 0.27
HA45 0.14 0.02~0.10 有 0.26 0.15 0.10 0.06
0.35 0.08~0.24 有 1.9 1.07 0.69 0.47

備注：①上面數字為分流場合壓差，其余為合、分流相同

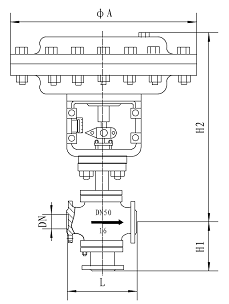

表5．外型尺寸圖




公稱通徑DN 合流（ZJHH） 分流（ZJHF）
A L H2 H1 L H2 H1
PN（MPa） PN（MPa） PN（MPa） PN（MPa）
1.6 4.0 6.4 常溫 中溫 1.6 4.0 6.4 1.6 4.0 6.4 常溫 中溫 1.6 4.0 6.4
25 285 185 190 200 615 763 140 150 160 185 190 200 615 763 140 150 160
32 285 200 200 210 622 773 150 160 170 200 200 210 622 773 150 160 170
40 285 220 220 235 625 776 160 170 180 220 220 235 625 776 160 170 180
50 285 250 255 265 640 791 180 190 200 250 255 265 640 791 180 190 200
65 360 275 285 295 861 1024 200 210 220 275 285 295 861 1024 200 210 220
80 360 300 310 320 879 1042 210 230 240 300 310 320 885 1050 225 250 265
100 360 350 360 370 873 1036 220 250 260 350 360 370 900 1060 245 275 285
125 470 410 430 440 1029 1244 260 300 300 410 425 440 1050 1265 285 320 325
150 470 450 465 475 1046 1261 280 320 320 450 460 475 1060 1275 305 340 345
200 470 550 560 570 1075 1290 320 380 380 550 560 570 1105 1320 350 400 410
250 600 635 660 670 1451 1641 340 474 474 635 660 670 1505 2800 340 474 474
300 600 720 740 770 1512 1760 380 584 584 720 740 770 1545 1820 380 584 584
