ZJ(M)HG氣動多級軸流迷宮調節閥

發布廠商：上海大田閥門

詳細參數

ZJ(M)HG氣動多級軸流迷宮調節閥采用的是多級軸流壓套組成的

迷宮式流道調節閥，完全控制了流過閥內的介質的流速，大幅

度的降低了高壓氣體或者蒸汽在閥內產生的噪音，穩定的多級

別降壓有效使液體不會產生氣蝕，是使用在高壓介質場所性能

穩定的控制閥，可選擇多彈簧氣動簿膜機構或電動執行機構等。

技術參數及性能：

閥體部分

閥體型式：直通鑄造球型閥

公稱通徑：DN20 、25 、32 、40 、50 、65 、80 、100 、200

公稱壓力：PN 16、20、32Mpa

ANSI 900、1500、 2500Lb

連接方式：法蘭 FF、RF、RTJ、等

螺紋：（適用于 1” 以下）

焊接：SW、BW

卡箍

法蘭距：符合IEC 534

閥蓋形式：標準型、加長型（散熱、低溫、密封）

填料：V型聚四氟乙烯、柔性石墨填料等

密封墊：金屬夾石墨密封墊

執行機構：氣動：多彈簧執行機構

電動： 3810L 系列、PSL系列

閥內部件
閥芯型式：軸流迷宮式
流量特性：等百分比、線性
內件材質：標準材質組合及使用溫度、壓力范圍請參閱附錄

表1．可提供的用戶選擇

閥體	型式	直通	閥蓋	型式	標準、加長型
	材質	WCB、WC9、304、316等		材質	WCB、WC9、304、316等
閥芯	特性	直線、等百分比、快開	填料	“V”型PTFE、柔性石墨、波紋管
	材質	304、304+STL/PTFE、316、316+STL/PTFE
執行器	氣動:見表8
	電動:見表8
定位器	電氣閥門定位器、智能型數字定位器
附件	電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

材料及內部結構
表2．本體材質為碳鋼

1	閥體	25	LF2	F22
2	墊片	316+石墨/PTEF
3	閥座	304	304	304
4	螺栓	35	40MnB	25Cr2Mo1VA
5	墊環	304	304	304
6	倒流盤	304	304	304
7	定位套	304	304	304
8	螺栓	35	40MnB	25Cr2Mo1VA
9	節流套	304	304	304
10	填料	PTFE/柔性石墨
11	填料	PTFE/柔性石墨
12	閥芯（桿）	304	304	304
13	閥蓋壓環	25	LF2	F22
14	螺母	25	35	25Cr2Mo1VA
15	閥蓋	25	LF2	F22
16	填料墊	304	304	304
17	填料	PTFE/柔性石墨
18	支架	25	LF2	F22
19	壓套	304	304	304
20	壓蓋	25	LF2	F22
21	螺栓	35	40MnB	25Cr2Mo1VA

表3．本體材質為不銹鋼

1	閥體	F304	F316	F 316L
2	墊片	316+石墨/PTEF
3	閥座	304	316	316L
4	螺栓	304	316	316L
5	墊環	304	316	316L
6	倒流盤	304	316	316L
7	定位套	304	316	316L
8	螺栓	304	316	316L
9	節流套	304	316	316L
10	填料	PTFE/柔性石墨
11	填料	PTFE/柔性石墨
12	閥芯（桿）	304	316	316L
13	閥蓋壓環	F304	F316	F 316L
14	螺母	304	316	316L
15	閥蓋	F304	F316	F 316L
16	填料墊	304	316	316L
17	填料	PTFE/柔性石墨
18	支架	F304	F316	F 316L
19	壓套	304	316	316L
20	壓蓋	304	316	316L
21	螺栓	304	316	316L

※1、以上為標準的配置結構，閥座為金屬對金屬，還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨。

3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

控制閥流量特性

等百分比特性閥瓣

直線特性閥瓣

額定Cv及行程

表4. 公稱壓力ANSI Class 900、1500多級降壓式套筒的降壓級數:1～8級

公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小 Cv	套筒材質:SUS316
公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小 Cv	1 Lev	2 Lev	4 Lev	6 Lev	8 Lev
1” (25)	5/ 8” (16)	20	0.22	7.0	5.3	4.1	3.4	2.5
1” (25)	5/ 8” (16)	25	0.22	7.0	6.6	5.4	4.6	3.5
11/ 2” (40)	1” (25)	20	0.48	18.7	11.5	8.6	6.9	4.7
2” (50)	11/ 4” (32)	25	0.67	33.0	14.2	11.9	9.8	6.9
3” (80)	2” (50)	30	1.30	83.0	53.0	42.6	34.1	24.3
4” (100)	21/ 2” (65)	40	1.70	122.0	70.0	57.0	48.5	35.5
6” (150)	4” (100)	50	3.30	308.0	150.0	118.0	96.0	76.0
8” (200)	5” (125)	60	5.30	407.0	205.0	166.0	133.0	104.0

※本表額定Cv值僅做參考用,高壓差閥門設計CV大多根據工藝參數量體設計，請向大田閥門技術部咨詢
表5.公稱壓力ANSI Class 2500多級降壓式套筒的降壓級數:1～8級

公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小可控 Cv	套筒材質:USU316
公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小可控 Cv	1 Lev	2 Lev	4 Lev	6 Lev	8 Lev
1” (25)	5/ 8” (16)	20	0.22	7.0	5.3	4.1	3.4	2.5
1” (25)	5/ 8” (16)	25	0.22	7.0	6.6	5.4	4.6	3.5
11/ 2” (40)	5/ 8” (16)	20	0.22	7.0	5.3	4.1	3.4	2.5
2” (50)	1” (25)	25	0.48	18.7	14.0	11.5	9.5	6.7
3” (80)	11/ 2” (40)	30	0.86	51.5	22.5	19.0	15.5	12.0
4” (100)	2” (50)	40	1.30	83.0	68.0	57.0	47.0	34.0
6” (150)	3” (80)	50	2.20	181.0	110.0	89.0	76.0	57.0
8” (200)	4” (100)	60	3.30	308.0	179.0	142.0	121.0	97.0

※本表額定Cv值僅做參考用,高壓差閥門設計CV大多根據工藝參數量體設計，請向大田閥門技術部咨詢。
表6. 公稱壓力ANSI Class 900、1500;（多級降壓式套筒的降壓級數:10～24級）

公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小 (Cv)	流向:底進側出					流向:側進底出
公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小 (Cv)	10	12	16	20	24	10	12	16	20	24
1” (25)	5/ 8” (16)	20	0.10	2.00	—	—	—	—	2.00	—	—	—	—
		20		2.60	—	—	—	—	2.60	—	—	—	—
		25		3.20	—	—	—	—	3.20	—	—	—	—
		30		3.70	—	—	—	—	3.70	—	—	—	—
		40		4.90	—	—	—	—	4.90	—	—	—	—
	1/ 2” (15)	20	0.04	1.70	—	—	—	—	1.70	—	—	—	—
		20		1.00	—	—	—	—	1.00	—	—	—	—
		12		0.59	—	—	—	—	0.59	—	—	—	—
11/ 2” (40)	5/ 8” (16)	20	0.10	—	2.00	—	—	—	—	2.00	—	—	—
		20		—	2.60	—	—	—	—	2.60	—	—	—
		25		—	3.20	—	—	—	—	3.20	—	—	—
		30		—	4.00	—	—	—	—	4.00	—	—	—
		40		—	4.90	—	—	—	—	4.90	—	—	—
	1/ 2” (15)	20	0.04	—	1.60	—	—	—	—	1.60	—	—	—
		20		—	0.97	—	—	—	—	0.97	—	—	—
		12		—	0.58	—	—	—	—	0.58	—	—	—
2” (50)	1” (25)	25	0.28	—	7.3	—	—	—	—	4.9	—	—	—
		30		—	9.0	—	—	—	—	6.2	—	—	—
		40		—	11.6	—	—	—	—	8.0	—	—	—
	5/ 8” (16)	25	0.10	—	—	3.4	—	—	—	—	2.3	—	—
		30		—	—	4.1	—	—	—	—	2.9	—	—
		40		—	—	5.1	—	—	—	—	3.7	—	—
3” (80)	11/ 2” (40)	30	0.64	—	15.5	11.2	—	—	—	11.7	6.8	—	—
	11/ 2” (40)	40	0.64	—	20.1	14.7	—	—	—	15.3	8.9	—	—
	1” (25)	30	0.28	—	—	—	7.9	—	—	—	—	3.7	—
	1” (25)	40	0.28	—	—	—	10.1	—	—	—	—	4.8	—
4” (100)	21/ 2” (65)	40	1.36	—	26.7	—	—	—	—	20.6	—	—	—
		60		—	40.1	—	—	—	—	31.1	—	—	—
		80		—	52.9	—	—	—	—	41.3	—	—	—
		100		—	65.1	—	—	—	—	51.2	—	—	—
	2” (50)	40	0.94	—	—	18.7	—	—	—	—	11.9	—	—
		60		—	—	28.1	—	—	—	—	18.0	—	—
		80		—	—	37.1	—	—	—	—	24.0	—	—
		100		—	—	45.5	—	—	—	—	29.8	—	—
6” (150)	4” (100)	50	3.17	—	74.9	52.2	—	—	—	54.3	34.9	—	—
		60		—	88.5	61.8	—	—	—	64.3	41.4	—	—
		80		—	119	83.9	—	—	—	87.2	56.4	—	—
		100		—	114.4	102	—	—	—	106	69.2	—	—
	3” (80)	50	2.01	—	—	—	39.4	—	—	—	—	22.7	—
		60		—	—	—	46.7	—	—	—	—	26.9	—
		80		—	—	—	63.1	—	—	—	—	36.7	—
		100		—	—	—	76.7	—	—	—	—	44.9	—
8” (200)	5” (125)	60	4.50	—	121	82	64	43.5	—	99.9	62.1	43.8	27
		80		—	163	112	87	59.4	—	135	84.7	59.9	37
		100		—	198	137	107	72.9	—	165	104	73.5	45

※本表額定Cv值僅做參考用,高壓差閥門設計CV大多根據工藝參數量體設計，請向大田閥門技術部咨詢。

表7.公稱壓力ANSI Class 2500;（多級降壓式套筒的降壓級數:10～24級;）

公稱通徑 Inch(mm)	閥芯尺寸 Inch(mm)	行程 (mm)	最小 (Cv)	流向:底進側出								流向:側進底出
				10	12	16		20		24		10	12	16	20	24
1” (25)	5/ 8” (16)	20	0.10	2.00	—	—		—		—		2.00	—	—	—	—
				2.60	—	—		—		—		2.60	—	—	—	—
		25		3.20	—	—		—		—		3.20	—	—	—	—
		30		3.70	—	—		—		—		3.70	—	—	—	—
		40		4.90	—	—		—		—		4.90	—	—	—	—
	1/ 2” (15)	20	0.04	1.70	—	—		—		—		1.70	—	—	—	—
				1.00	—	—		—		—		1.00	—	—	—	—
		12		0.59	—	—		—		—		0.59	—	—	—	—
11/ 2” (40)	5/ 8” (16)	20	0.10	—	2.00	—		—		—		—	2.00	—	—	—
				—	2.60	—		—		—		—	2.60	—	—	—
		25		—	3.20	—		—		—		—	3.20	—	—	—
		30		—	4.00	—		—		—		—	4.00	—	—	—
		40		—	4.90	—		—		—		—	4.90	—	—	—
2” (50)	1” (25)	25	0.28	—	7.3	—		—		—		—	4.9	—	—	—
		30		—	9.0	—		—		—		—	6.2	—	—	—
		40		—	11.6	—		—		—		—	8.0	—	—	—
	5/ 8” (16)	25	0.10	—	—	3.4		—		—		—	—	2.3	—	—
		30		—	—	4.1		—		—		—	—	2.9	—	—
		40		—	—	5.1		—		—		—	—	3.7	—	—
3” (80)	1” (25)	30	0.28	—	11.1	8.7		—		—		—	8.4	4.5	—	—
		40		—	13.9	11.2		—		—		—	10.7	5.9	—	—
		60		—	18.9	15.7		—		—		—	15.2	8.7	—	—
	5/ 8” (16)	30	0.10	—	—	—		3.1		—		—	—	—	2.2	—
		40		—	—	—		4.0		—		—	—	—	2.8	—
		60		—	—	—		5.5		—		—	—	—	4.0	—
4” (100)	2” (50)	40	0.94	—	25.4	17.8		—		—		—	18.5	10.9	—	—
		60		—	37.7	26.7		—		—		—	27.7	16.5	—	—
		80		—	49.1	35.3		—		—		—	36.6	22.0	—	—
		100		—	59.3	43.4		—		—		—	44.9	27.4	—	—
	1/ 2” (40)	40	0.64	—	—	—		13.4		—		—	—	—	7.2	—
		60		—	—	—		20.1		—		—	—	—	11.0	—
		80		—	—	—		26.4		—		—	—	—	14.6	—
		100		—	—	—		32.2		—		—	—	—	18.2	—
6” (150)	3” (80)	50	2.01	—	59.4		—		—		—	—	45.0	—	—	—
		60		—	69.9		—		—		—	—	53.1	—	—	—
		80		—	93.2		—		—		—	—	71.6	—	—	—
		100		—	111.7		—		—		—	—	86.7	—	—	—
	2” (50)	50	0.94	—	—		41.5		30.5		—	—	—	25.7	14.1	—
		60		—	—		48.4		35.8		—	—	—	30.3	16.8	—
		80		—	—		62.7		47.5		—	—	—	40.6	22.8	—
		100		—	—		73.1		56.6		—	—	—	48.8	27.8	—
8” (200)	4” (100)	60	3.17	—	88.5		61.8		—		—	—	67.8	41.4	—	—
		80		—	119.3		83.9		—		—	—	91.9	56.4	—	—
		100		—	144.4		102		—		—	—	112	69.2	—	—

※本表額定Cv值僅做參考用,高壓差閥門設計CV大多根據工藝參數量體設計，請向大田閥門技術部咨詢。

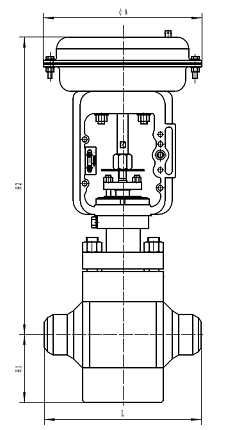

表8-控制閥外形尺寸


閥門尺寸		L		氣動
inch	mm	PN100-320	PN 420	H 1 mm	H 2 mm	A mm
1”	25	279	318	150	692	360
11/ 2”	40	330	359	160	702	360
2”	50	375	400	160	702	360
3”	80	460	498	175	830	470
4”	100	530	575	200	852	470
6”	150	768	819	230	880	560
8”	200	832	1029	270	920	560
※由于產品改進和技術創新或者一些特殊要求，各種閥門的連接尺寸可能會有所變化，請聯系大田閥門技術部門，以得到最新的產品資料。我們也可按照你的現場要求定做特殊的結構尺寸的閥門。閥門的法蘭焊接坡口等尺寸連接按照各種標準的想關要求。
