上海柏勒夫氣動閥門有限公司

產品介紹

GT系列閥門氣動執行器

發布廠商：上海柏勒夫氣動閥門有限公司

詳細參數

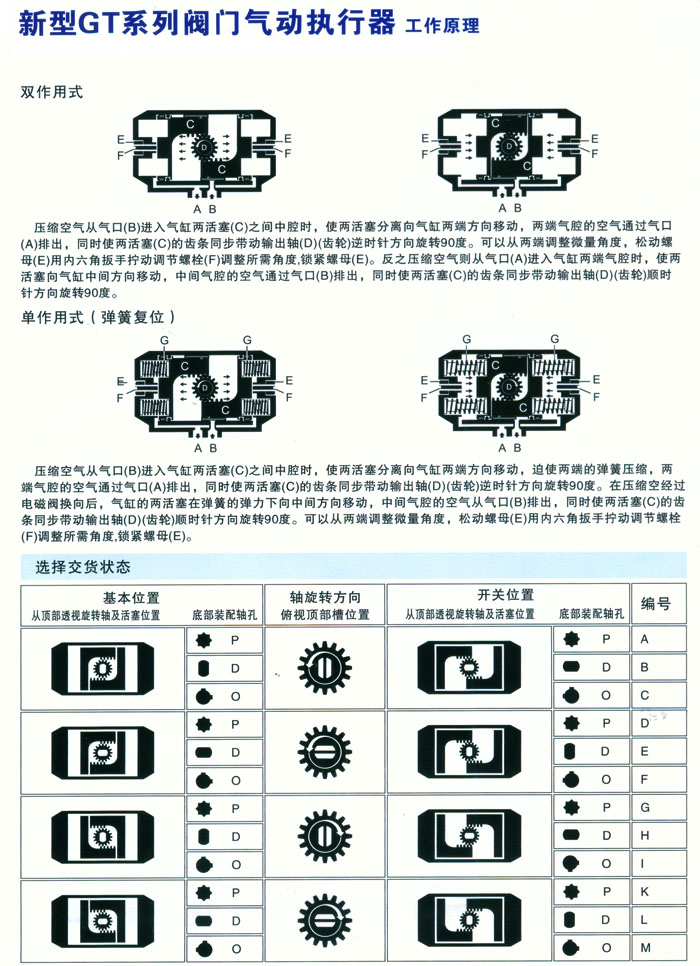

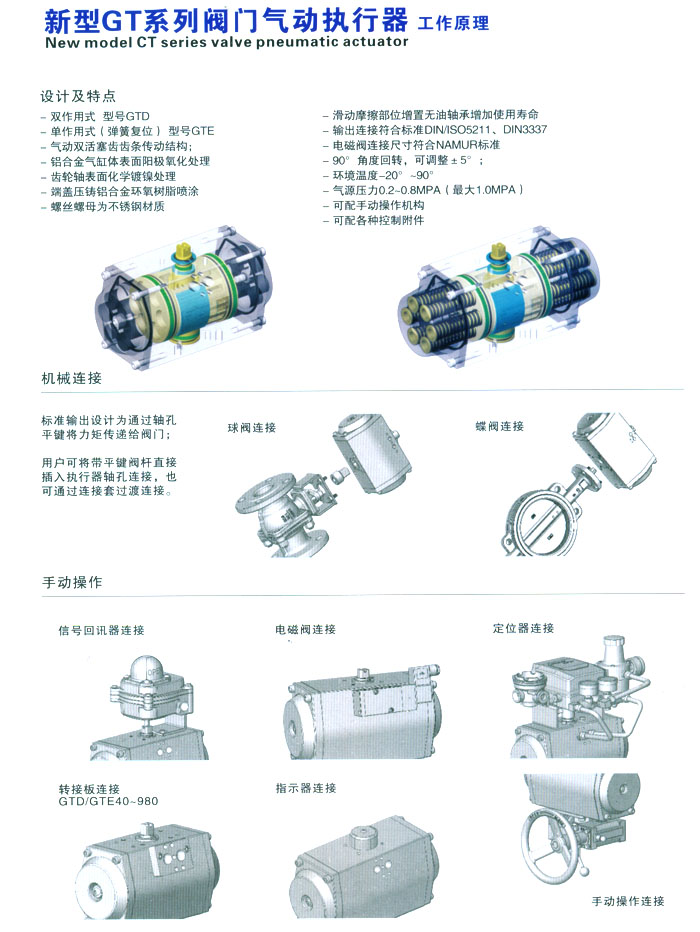

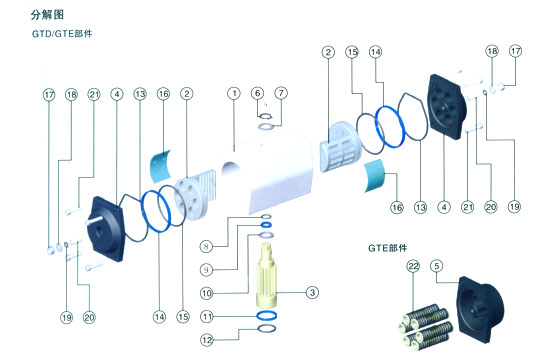

零部件

序號	名稱	數量	序號	名稱	數量
1	缸體	1	13	端蓋用密封圈	2
2	活塞	2	14	活塞減磨環	2
3	旋轉軸	1	15	O形密封圈	2
4	端蓋	2	16	活塞軸瓦	2
5	端蓋(GTE)	2	17	六角螺母	2
6	軸用彈性擋圈	1	18	平墊圈	2
7	軸用上墊圈	1	19	O形密封圈	2
8	O形密封圈	1	20	調節螺栓	2
9	軸用上減磨環	1	21	內六角螺釘	4
10	軸用中墊圈	1	22	彈簧 /彈簧座	8-12
11	軸用下減磨環	1	23
12	O形密封圈	1	24

零部件

序號	名稱	數量	序號	名稱	數量
1	缸體	1	13	端蓋用密封圈	2
2	活塞	2	14	活塞減磨環	2
3	旋轉軸	1	15	O形密封圈	2
4	端蓋	2	16	活塞軸瓦	2
5	端蓋(GTE)	2	17	六角螺母	2
6	軸用彈性擋圈	1	18	平墊圈	2
7	軸用上墊圈	1	19	O形密封圈	2
8	O形密封圈	1	20	調節螺栓	2
9	軸用上減磨環	1	21	內六角螺釘	4
10	軸用中墊圈	1	22	彈簧 /彈簧座	8-12
11	軸用下減磨環	1	23
12	O形密封圈	1	24

GTD雙作用式輸出扭矩表 單位：N．m

型號	氣源壓力
型號	2	3	4	5	6	7	8
GTD40	3.7	5.6	7.4	9.3	11.2	13.0	14.9
GTD52	7.9	11.8	15.7	19.6	23.6	27.5	31.4
GTD65	14.7	22.1	29.5	36.8	44.2	51.5	58.9
GTD80	26.0	39.0	52.0	65.1	78.1	91.1	104
GTD90	37.6	56.5	75.3	94.1	112	131	150
GTDl00	58.0	87.0	116	145	174	203	232
GTDll5	84.5	126	169	211	253	295	338
GTDl25	108	163	217	272	326	381	435
GTDl45	159	239	318	398	478	557	637
GTDl60	223	334	446	557	669	780	892
GTDl90	367	550	734	917	1101	1284	1467
GTD210	538	807	1075	1344	1613	1882	2151
GTD255	1057	1586	2115	2644	3172	3701	4230
GTD300	1656	2470	3293	4117	4940	5764	6587
GTD350	2490	3735	4981	6226	7471	8717	9962

GTD雙作用式輸出扭矩表 單位：N．m

型號	氣源壓力
型號	2	3	4	5	6	7	8
GTD40	3.7	5.6	7.4	9.3	11.2	13.0	14.9
GTD52	7.9	11.8	15.7	19.6	23.6	27.5	31.4
GTD65	14.7	22.1	29.5	36.8	44.2	51.5	58.9
GTD80	26.0	39.0	52.0	65.1	78.1	91.1	104
GTD90	37.6	56.5	75.3	94.1	112	131	150
GTDl00	58.0	87.0	116	145	174	203	232
GTDll5	84.5	126	169	211	253	295	338
GTDl25	108	163	217	272	326	381	435
GTDl45	159	239	318	398	478	557	637
GTDl60	223	334	446	557	669	780	892
GTDl90	367	550	734	917	1101	1284	1467
GTD210	538	807	1075	1344	1613	1882	2151
GTD255	1057	1586	2115	2644	3172	3701	4230
GTD300	1656	2470	3293	4117	4940	5764	6587
GTD350	2490	3735	4981	6226	7471	8717	9962

GTE單作用式輸出扭矩表 單位：N．m

型號	彈簧數量	空氣壓力						彈簧復位
		3		4		5		彈簧復位
		開始	終點	開始	終點	開始	終點	開始	終點
GTE65	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GTE80	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GTE90	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GTE100	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GTE115	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GTE125	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GTE145	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GTE160	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GTE190	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GTE210	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GTE255	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GTE300	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GTE350	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

GTE單作用式輸出扭矩表 單位：N．m

型號	彈簧數量	空氣壓力						彈簧復位
		3		4		5		彈簧復位
		開始	終點	開始	終點	開始	終點	開始	終點
GTE65	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GTE80	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GTE90	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GTE100	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GTE115	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GTE125	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GTE145	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GTE160	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GTE190	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GTE210	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GTE255	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GTE300	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GTE350	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

GTE單作用式輸出扭矩表 單位：N．m

型號	彈簧數量	空氣壓力						彈簧復位
		3		4		5		彈簧復位
		開始	終點	開始	終點	開始	終點	開始	終點
GTE65	8	15.0	7.9		15.2			14.2	7.1
	10				11.7	27.9	19.1	17.8	8.9
	12				8.1	26.2	15.5	21.3	10.7
GTE80	8	25.1	16.2		29.3			22.8	14.0
	10				23.6	47.6	36.6	28.5	17.5
	12				17.9	44.1	30.9	34.2	21.O
GTE90	8	32.8	20.9		39.8			35.5	23.7
	10				30.9	64.5	49.7	44.4	29.6
	12				22.0	58.6	40.8	53.3	35.5
GTE100	8	56.1	26.5		55.5			60.7	31.1
	10				40.3	106	69.4	75.9	38.9
	12				25.2	98.6	54.2	91.O	46.6
GTE115	8	77.9	45.4		87.6			81.4	48.8
	1O				67.3	150	109	101	61.1
	12				46.9	138	89.2	122	73.3
GTE125	8	101	657		120			97.7	62.2
	10				95.7	194	150	122	77.7
	12				71.3	179	125	146	93.2
GTE145	8	135	837		163			155	103
	10				124	269	204	194	129
	12				85.7	243	165	233	155
GTE160	8	201	134		246			199	133
	10				196	391	307	249	166
	12				146	357	258	299	199
GTE190	8	317	21.3		397			336	233
	10				313	626	496	420	291
	12				228	567	412	505	349
GTE210	8	465	309		578			497	341
	10				454	917	723	621	427
	12				330	832	599	745	512
GTE255	8	945	670		1199			915	640
	10				970	1843	1499	1144	800
	12				741	1683	1270	1373	961
GTE300	8	1491	838		1662			1631	979
	10				1254	2893	2077	2039	1223
	12				846	2648	1669	2447	1468
GTE350	8	21.81	1404		2650			2330	1554
	10				2067	4284	3312	2913	1942
	12				1484	3895	2730	3496	2331

執行器的重量／容量／開或閉的時間

雙作用式	容量L	重量 KG	單作用式	容量L	重量 KG	開或閉時間 S
GTD40	0.12	0.7	GTE40	0.06		≤0.5
GTD52	0.23	1.5	GTE52	012		≤0.5
GTD65	0.46	2.0	GTE65	0.22	3.6	≤0.5
GTD80	0.80	3.0	GTE80	0.38	5.5	≤1.0
GTD90	1.10	4.5	GTE90	0.50	8.0	≤1.0
GTD100	1.60	6.0	GTE100	0.79	10.5	≤1.0
GTD115	2.33	8.0	GTE115	1.14	13.6	≤2.0
GTD125	3.03	9.5	GTE125	1.46	16.2	≤2.0
GTD145	5.40	14.0	GTE145	2.34	23.1	≤2.5
GTD160	6.10	18.0	GTE160	3,00	30.0	≤4.0
GTD190	11.0	26.0	GTE190	4.80	41.6	≤5.0
GTD210	15.4	33.0	GTE210	7.10	52.8	≤7.0
GTD255	31.1	72.0	GTE255	14.1	112.0	≤10.0
GTD300	45.9	102.0	GTE300	21.3	153.0	≤10.0
GTD350	68.5	153.0	GTE350	32.7	222.0	≤10.0

耗氣量計算

雙作用型計算公式 V：(A+B){(P+I01.2)÷98}M	V：耗氣量N1/mim(N升/分)
單作用型計算公式 V=A((P+I01.2)÷98)M	P：氣源壓力KpaG(表壓)
注：將 MPa轉換成KPa乘以1000 將 bar轉換成KPa乘以100	M：活塞每分鐘往復次數
注：將 MPa轉換成KPa乘以1000 將 bar轉換成KPa乘以100	A、B：氣缸容量(見表)

執行器的選用

選用氣動執行器時，在已確定閥門的扭矩上再增加安全值。水蒸氣或非潤滑的液體介質增加 25％安全值；非潤滑的漿料液體介質增加40％安全值；非潤滑的干氣介質增加60％安全值；非潤滑用氣體輸送的顆粒粉料介質增加100％安全值；對于清潔、無摩擦的潤滑介質增加20％安全值(本公司推薦)。

選用雙作用式執行器時,根據氣源工作壓力,查找雙作用式扭矩表，可得到準確的 GTD型號，例如：氣源壓力只有5bar，控制一個需要扭矩200N.m球閥,介質為非潤滑的水蒸氣,考慮到安全因素,增加25％安全值等于250N.m，首先按表查找氣源壓力5bar，然后沿該列垂直查找等于或相近的扭矩數據，選272N.m，再沿該行向左查找其型號，選擇GTD125型。

選用單作用式執行器時，查找單作用式扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大干彈簧復位扭矩，可得到準確的 GTE型號，例如：氣源壓力只有4bar，控制一個需要扭矩100N．m蝶閥，介質為非潤滑的干燥氣體，考慮到安全因素,增加60％安全值等于160N.m,首先按表查找彈簧復位終點得到相近扭矩166N．m,然后沿該行向左查找氣源壓力4bar的終點扭矩196N．m，正好氣源壓力扭矩大于彈簧復位扭矩,再沿該行向左查找其型號,選擇GTE160型。

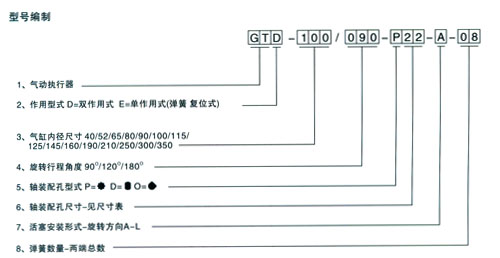

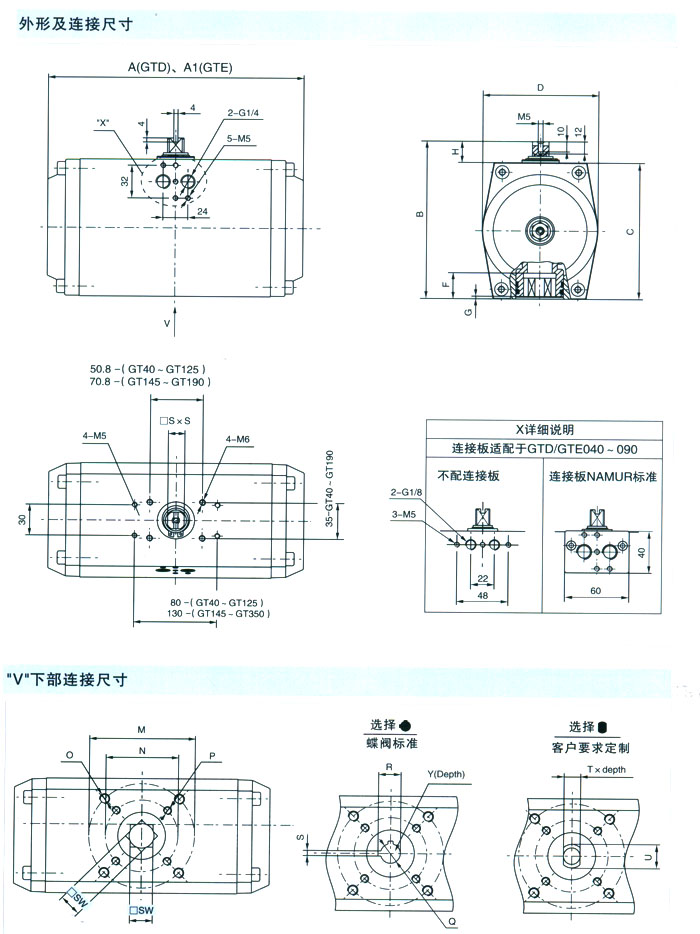

外形及連接尺寸

執行器型號	GTD/GTE040	GTD/GTE052	GTD/GTE065	GTD/G丁E080	GTD/GTE090	GTD/GTE100	GTD/GTE115	GTD/GTE125
A	114	140	164	190	208	247	276	302
A1	/	/	178	215	244	295	340	395
B	82	96	102	130	140	156	177	182
C	60	74	90	108	118	134	149	160
D	50	62	75	91	101	112	127	139
E	45	50	62	65	74	90	94	103
F	14	16	18	18	20	25	25	25
G	2	2	2	2	2	2	2	2
H	22	22	22	22	22	22	22	24
M	042	F05￠50	F07￠70	F07￠70	F07￠70	F10￠102	F10￠102	F10￠102
N	/	F03￠36	F05￠50	F05￠50	F05￠50	F07￠70	F07￠70	F07￠70
O	4-M6	4-M6	4-M8	4-M8	4-M8	4-M10	4-M10	4-M10
P	/	4-M5	4-M6	4-M6	4-M6	4-M8	4-M8	4-M8
Q	/	/	￠12.7	￠15.88	￠15.88	￠19.05	￠19.05	￠22.23
R	/	/	14.2	18.38	18.38	21.5	21.5	24.63
S	/	/	3	5	5	5	5	5
口SW^H1	11	11	14	17	17	22	22	22
口S×S	9	10	13	13	13	16	16	22.3

執行器型號	GTD/GTE140	GTD/GTE160	GTD/GTE190	GTD/GTE210	GTD/GTE255	GTD/GTE300	GTD/G丁E350
A	342	372	427	518	640	716	780
A1	434	474	567	718	920	1036	1138
B	216	233	282	305	352	400	458
C	181	198	232	255	302	350	408
D	159	176	206	228	275	324	380
E	110	110	128	135	159	196	220
F	30	30	45	45	50	50	75
G	3	3	4	4	3	2	5
H	34	34	50	50	50	50	55
M	F12￠125	F12￠125	F12￠125	160×100	200×120	200X140	260×160
N	F10￠102	F10￠102	F10￠102	F14￠140	F16￠165	F16￠165	200
O	4-M12	4-M12	4-M12	4-M16	4-M20	4-M20	4-M20
P	4-M10	4-M10	4-M10	4-M16	4-M20	4-M20	8-M16
Q	￠28.58	￠28.58	￠31.75	￠3175	33￠34	￠41.28	￠50.8
R	32.1	32.1	35.25	35.25	37.34	45.28	54.8
S	8	8	8	8	10	12	12
口SW^H1	27	27	36	36	46	46	60
口S×S	28.6	28.6	36	36	46	46	60
