● 概述
YJR系列回轉式電動執行機構功能齊全,有智能型、比例調節型、開關型等,它體積小、重量輕,何種和重量僅有同類產品的1/3。性能可靠，軸承和關鍵器件采用進口產品，蝸輪輸出一體化，消除了聯結間隙，傳動精度高，回差小，選用特殊銅合金鍛造，強度高耐磨性好，鋁合金壓鑄外殼，美觀大方，電磁干擾小，任意角度安裝，使用方便，防腐防銹，免加油。意見雙重限位，過載過熱保護，暗暗器性能好。全行程時間有多種速度可選，采用單相電源驅動，外線線路簡單，也可選用為置型控制器。
智能控制模塊還可放置在電動機構的箱體中，還帶有開度圓盤指示器。YJR系列回轉式電動執行機構的優越性能，使它能廣泛的還與各類閥門配套，用來實現對閥門的自動調節。

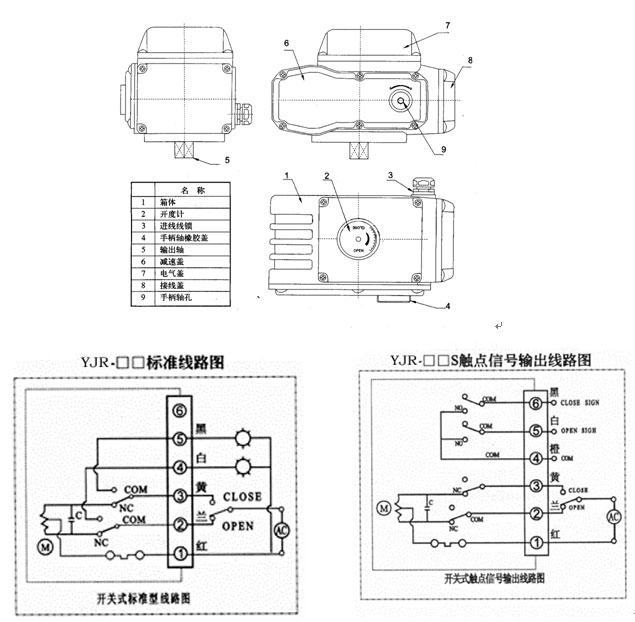

● 外觀部件名稱
● 規格性能表
|
機型項目
|
YJR—05
|
YJR—10
|
YJR—25
|
YJR—50
|
YJR—100
|
YJR—200
|
|
電源
|
200/220VAC,50/60Hz
|
200/220VAC,50/60Hz
|
200/220VAC,
50/60Hz
|
200/220VAC,50/60Hz
|
200/220VAC,50/60Hz
|
200/220VAC,50/60Hz
|
|
輸出力矩
|
50NM
|
100NM
|
250NM
|
500NM
|
1000NM
|
2000NM
|
|
動作范圍
|
0—360°
|
0—360°
|
0—90°
|
0—90°
|
0—90°
|
0—90°
|
|
動作時間
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
5秒/10秒/15秒/30秒60秒
|
|
保護裝置
|
過熱保護
|
過熱保護
|
過熱保護
|
過熱保護
|
過熱保護
|
過熱保護
|
|
環境溫度
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
-30~+80℃
|
|
額定電流
|
0.25A
|
0.3A
|
0.45A
|
0.9A
|
|
|
|
絕源電阻
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
100M/500V DC
|
|
耐壓值
|
1500VAC 1分鐘
|
1500VAC 1分鐘
|
1500VAC
1分鐘
|
1500VAC 1分鐘
|
1500VAC
1分鐘
|
1500VAC
1分鐘
|
|
手動操作
|
附帶手柄操作
|
附帶手柄
操作
|
附帶手柄操作
|
附帶手柄
操作
|
附帶手柄操作
|
附帶手柄操作
|
|
限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
電氣、機械二重限位
|
|
防護等級
|
IP—65
|
IP—65
|
IP—65
|
IP—65
|
IP—65
|
IP—65
|
|
安裝角度
|
可任意角度安裝
|
可任意角度安裝
|
可任意角度安裝
|
可任意角度安裝
|
可任意角度安裝
|
可任意角度安裝
|
|
位置測量
|
電位計
|
電位計
|
電位計
|
電位計
|
電位計
|
電位計
|
|
驅動電機
|
15W/E
|
23W/E
|
45W/E
|
90W/E
|
120W/E
|
120W/E
|
|
箱體材料
|
壓鑄鋁合金
|
壓鑄鋁合金
|
壓鑄鋁合金
|
壓鑄鋁合金
|
壓鑄鋁合金
|
壓鑄鋁合金
|
|
輸入信號/輸出信號
|
0—10Ma、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
0—10mA、4—20mA或1—5V
|
|
重量
|
2.5kg
|
4.5kg
|
8.0kg
|
8.5kg
|
11.0kg
|
11.0kg
|
|
