● 概述
我公司生產的氣動金屬蝶閥是引進意大利先進技術的基礎上進行特殊設計、精心制造的產品。它是以壓縮空氣為動力，閥桿帶動球心在閥體內轉動90°，就可以實現全開---全關的工作。該產品按其密封性能分為金屬硬密封和軟密封。氣動執行器又分為雙動式和彈簧復位式兩種。它具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。可廣泛應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中作遠距離集中控制或就地控制。如配置閥門定位器等特殊傳感器，可實現比例控制。
● 閥體
公稱通徑：50~1000mm
公稱壓力：PN1.6MPa 2.5MPa，4.0MPa，6.4MPa
連接形式：法蘭式按JB78-59 JB79-59
材 料：WCB，HT200，ZG251，ZG1Gr18Ni9Ti，
ZG1Gr18Ni12MoTi，CF8，CF8M襯四氟乙烯
溫度范圍：常溫-40℃~180℃ 中溫-40℃~450℃
填 料：柔性石墨、V型聚四氟乙烯，含浸聚四氟乙烯，
石棉編織填料
● 閥內組件
閥芯形式：閥板
流量特性：直線性，等百分比
材 料：1Gr18Ni9Ti，0Or17Ni12Mo2
閥座材料：乙丙橡膠、聚四氟乙烯、氟橡膠、合金鋼、巴金銅
閥桿材料：不銹鋼，襯四氟乙烯
可調比：100：1
● 氣動蝶閥的規格性能表
|
公稱通徑（DN）
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
流量系數Kv
|
110
|
180
|
232
|
368
|
545
|
735
|
1240
|
2025
|
2712
|
3875
|
5038
|
|
動作范圍
|
0~90º
|
|
連接方式
|
法蘭、對夾
|
|
允許壓差ΔP
|
小于公稱壓力1.6MPa
|
|
泄漏量Q
|
按GB/T4213-92標準測試 無泄/漏
|
|
基本誤差
|
±2.5% 帶定位器
|
|
回差
|
2.5% 帶定位器
|
|
死區
|
1% 帶定位器
|
|
環境溫度
|
-20℃~90℃
|
|
電磁閥防爆級組
|
可供普通型、防爆型二種dIIBT4
|
|
工作介質
|
按材質適應水、蒸汽、石油、硝酸、醋酸等腐蝕性介質
|
|
連接法蘭
|
JB/T74-90 GB9113.1-9113.26 ANSIB16.10
|
|
試驗與檢驗
|
GB/T13927 API598
|

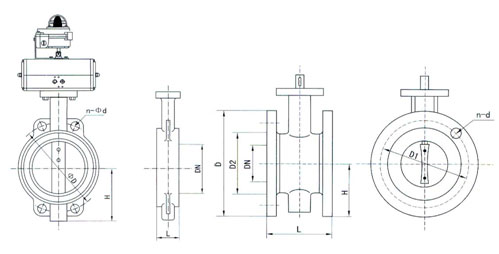

● 主要外形尺寸和連接尺寸
V63771系列尺寸 單位：mm
|
公稱通徑（DN）
|
尺寸
|
|
L
|
D
|
D1
|
H
|
Z-Ød（1.0）
|
Z-Ød（1.6）
|
|
50
|
43
|
165
|
125
|
112
|
4-18
|
4-18
|
|
65
|
46
|
185
|
145
|
115
|
4-18
|
4-18
|
|
80
|
46
|
200
|
160
|
120
|
8-18
|
8-18
|
|
100
|
52
|
220
|
180
|
138
|
8-18
|
8-18
|
|
125
|
56
|
250
|
210
|
164
|
8-18
|
8-18
|
|
150
|
56
|
285
|
240
|
175
|
8-22
|
8-22
|
|
200
|
60
|
340
|
295
|
205
|
8-22
|
8-22
|
|
250
|
68
|
395/405
|
350/355
|
240
|
12-22
|
12-22
|
|
300
|
78
|
445/460
|
400/410
|
290
|
12-22
|
12-26
|
|
350
|
78
|
505/520
|
460/470
|
320
|
16-22
|
12-26
|
|
400
|
102
|
565/580
|
515/525
|
350
|
16-26
|
16-26
|
V63741系列尺寸 單位：mm
|
公稱通徑（DN）
|
尺寸
|
|
L
|
D
|
D1
|
H
|
Z-Ød（1.6）
|
Z-Ød（2.5）
|
|
50
|
108
|
165
|
125
|
112
|
4-18
|
4-18
|
|
65
|
112
|
185
|
145
|
115
|
4-18
|
4-18
|
|
80
|
114
|
200
|
160
|
120
|
8-18
|
8-18
|
|
100
|
127
|
220
|
180
|
138
|
8-18
|
8-18
|
|
125
|
140
|
250
|
210
|
164
|
8-18
|
8-18
|
|
150
|
140
|
285
|
240
|
175
|
8-22
|
8-22
|
|
200
|
152
|
340
|
295
|
205
|
8-22
|
8-22
|
|
250
|
165
|
395/405
|
350/355
|
240
|
12-22
|
12-22
|
|
300
|
178
|
445/460
|
400/410
|
290
|
12-22
|
12-26
|
|
350
|
190
|
505/520
|
460/470
|
320
|
16-22
|
12-26
|
|
400
|
216
|
565/580
|
515/525
|
350
|
16-26
|
16-26
|
|
