● 概述
    V02741式煤氣安全切斷閥不僅克服了目前國內常用的電動切斷閥切斷速度慢、控制復雜等缺點,而且斷電時也能立即切斷煤氣、保證生產安全。本產品主要有電磁式啟動器和密封性能良好的蝶閥配套組合而成，具有結構簡單、操作方便、工作可靠、切斷速度快和密封性能良好等優點�，F(xiàn)代以煤氣為燃料的各種工業窯爐大多均采用低壓煤氣燒咀，由專用風機提供助燃空氣，大多數的窯爐還采用了空氣預熱裝置。在生產過程中，一旦煤氣或空氣壓力過低，燒咀不能正常工作時，應立即將煤氣切斷并停轉風機（特別情況除外）。這樣即可保證生產安全，又不致于使?fàn)t子迅速變冷。若煤氣未能及時切斷，煤氣或空氣低壓時，有可能通過燒咀的混合器，煤氣進入風管，或空氣進入煤氣管道。特別是有預熱裝置的風管，由于溫度下降會形成一個負壓，更易使煤氣進入風管，而后在風管風內或爐內形成爆炸的混合物，當再次點火時往往會引起爆炸，釀成事故。這樣情況曾屢有發生，本產品正式針對這些情況而開發設計的，是以煤氣為燃料的各種工業爐，窯生產安全不可缺少的理想設備。

● 技術規格、性能指標

● 電磁式快速安全切斷閥控制器(WP-X803A型閃光燈信號報警控制器)
我公司配套開發生產的WP-X803A型閃光信號報警控制器是為ZDFC速煤氣安全切斷配套產品,是目前最新一代的智能化儀表.
1)          采用邏輯識別技術,適用于各種邏輯變量的輸入。
2)          由于采用最新的微電腦技術，使儀表功能更加完善，且抗震性，抗腐蝕及工作穩定性較高。
3)          采用了卡入式結構設計，安裝尺寸與國產XXS系列閃光信號報警兼容，便于安裝、維修、調換。

● 主要技術指標

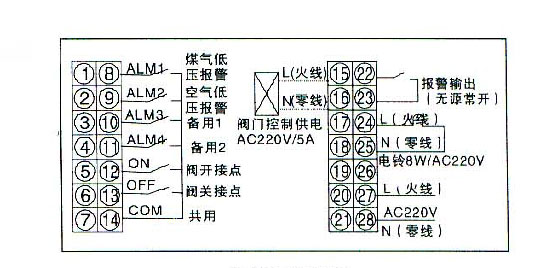

1）各輸入點狀態指示燈：六個LED燈分別指示相應的輸入通道狀態。其中四個為一至四路報警指示燈，另兩個為閥門開/關極限位，位置指示燈。
2）輸入信號：繼電器通/斷開關量信號以及TTL電平信號。
3） 輸出；LED顯示輸出，指示“報警”信號；儀表內部設置蜂鳴器；繼電器（觸點容量3A/240VAC，5A/24VDC，阻性負載）通/斷，控制外接訊響裝置，提示有“報警”信號，用儀表面表上和消音按鈕讓訊響器和內部蜂鳴器停“鳴”。控制閥門供電輸出，當報警時，閥門斷電。
4）電源：180-240VAC   48-52HZ
功耗：小于5VA
5）操作環境：環境溫度0~50℃，濕度：小于90%，應避免強腐蝕性氣體。
6）外形尺寸：80（高）×160（寬）×140（深）mm
7）開孔尺寸：76（高）×152（寬）mm

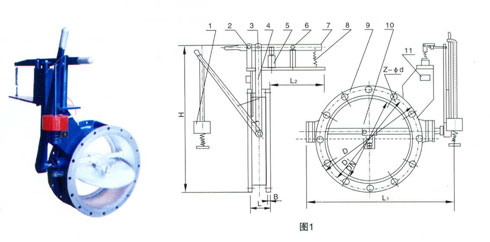

1、重錘     2、手動鎖固銷     3、鎖銷  4、傳動桿  5、牽引電磁鐵  6、活動支點
7、杠桿   8、拉伸彈簧     9、閥體     10、閥板   11、接線端子盒

● V02741型電磁式煤氣安全切斷閥尺寸表
