● 概述
V73577電子式電動V型調節球閥，配用德國進口PS系列和日本工裝3610系列、或我公司生產YJR系列執行機構，無需配伺服放發器，有輸入信號（4—20mADC或1—5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。閥芯上開有V型切口，與硬密封閥座相對轉動產生剪切力，可將纖維物切斷，防止卡死。流通能力大，調節精度高，可調比大，密封性好，重量輕等特點。適用于除小口徑，角型，三通連接外的大部分場合，是替代進口產品的最佳產品，特別適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的要緊。廣泛應用于造紙業、制糖、石油、化工、冶金等行業的工業過程自動控制系統中。
● 技術參數和性能
公稱通徑：25—300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB/T79.2—94凹或按JB78—5P對夾式、法蘭連接
材 料：WCB ZG1Cr18Ni9Ti CF3M
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，
石棉編織填料.耐高溫碳纖維填料
溫 度：常溫：-20℃~+120℃ 散熱：+200℃~+450℃
閥芯形式：V形缺口半球體
流量特性：等百分比特性
球閥桿材料：2Cr131Cr18Ni9Ti oCr17Mo2(316L)
金屬閥座材料：與閥桿材料相同，密封堆焊鈷鉻硬質合金，
非金屬閥材料：增強聚四氟乙烯。
● V形球閥規格參數表
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數(Kv)
|
25
|
40
|
63
|
100
|
160
|
250
|
350
|
680
|
990
|
1600
|
2500
|
4000
|
|
動作范圍
|
0-90°
|
|
允許壓差△P
|
小于公稱壓力（1.6MPa）
|
|
泄漏量Q
|
按API598標準測試 無泄漏
|
|
環境溫度℃
|
-20~60℃
|
|
基本誤差
|
±2%
|
|
回差
|
±2%
|
|
死區
|
1%
|
|
可調范圍
|
250:1
|
|
配用執行機構
|
YJR10,PSQ101,381RSA—05
381RSA防爆型
|
PSQ201,YJR—20
381RSC—30
|
YJR—40
381RSC—50
|
PSQ701
YJR—60
|

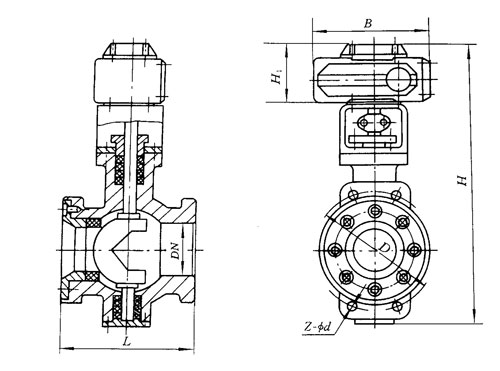

● V73577電子電動V型調節球閥外形尺寸
|
公稱通徑
DN/mm
|
尺 寸/mm
|
|
L
|
D
|
H
|
H1
|
B
|
Z-фd
|
|
25
|
75
|
85
|
290
|
103
|
157
|
4-14
|
|
32
|
75
|
100
|
300
|
103
|
157
|
4-18
|
|
40
|
85
|
110
|
325
|
103
|
157
|
4-18
|
|
50
|
95
|
125
|
375
|
103
|
157
|
4-18
|
|
65
|
115
|
145
|
405
|
130
|
207
|
4-18
|
|
80
|
130
|
160
|
415
|
130
|
207
|
8-18
|
|
100
|
165
|
180
|
450
|
130
|
207
|
8-18
|
|
125
|
216
|
210
|
480
|
140
|
256
|
8-18
|
|
150
|
230
|
240
|
500
|
140
|
256
|
8-23
|
|
200
|
250
|
295
|
550
|
140
|
256
|
12-23
|
|
