● 概述：

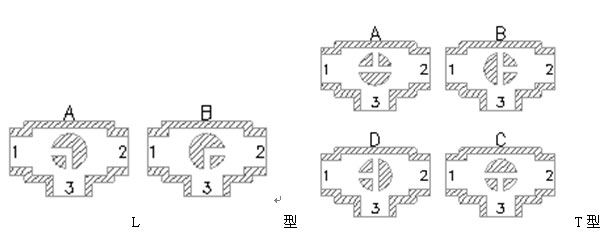

精小型電動三通球閥的的標準球芯有L型三通雙口孔道和T 型三口孔道。改變球芯與管道的相對角度，可對三條支管流體實現不同組合的控制。T型孔道可使三條正交的管道互相連通，也可使其中兩條管道連通而切斷另一條管道。L型孔道只能連通互相正交的兩條管道或切換方向。即T型孔起合流分流作用，L型孔道起分配作用。三通O型球閥配有雙作用或單作用氣動執行機構。
● 閥體：
型式：兩開式鑄造球閥
公稱通徑：15——200mm
公稱壓力：PN1.6、4.0、6.4MPa
連接形式:法蘭標準按JB/T79.1，JB/T79.2
材料: ZG25 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
介質溫度：常溫型-40～180℃
填料:含浸聚四氟乙烯填料, 耐高溫碳纖維填料
● 閥內組件：
球芯型式：T型、L型球芯
球芯材料：不銹鋼，304/316
閥座材料：聚四氟乙烯，硬質合金
球芯轉角：90º
● 主要技術參數
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流量系數(Kv)
|
100
|
110
|
210
|
330
|
540
|
800
|
1210
|
1870
|
3120
|
5300
|
|
動作范圍
|
0-90°
|
|
允許壓差△P
|
小于公稱壓力（1.6MPa）
|
|
泄漏量Q
|
按API598標準測試 無泄漏
|
|
環境溫度℃
|
-20~60℃
|
|
基本誤差
|
±2%
|
|
回差
|
±2%
|
|
死區
|
1%
|
|
可調范圍
|
250:1
|
|
配用執行機構
|
YJR10,PSQ101,381RSA—05
381RSA防爆型
|
PSQ201,YJR—20
381RSC—30
|
YJR—40
381RSC—50
|

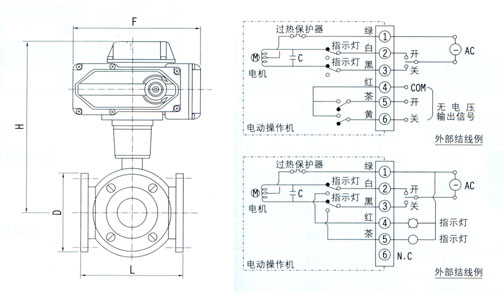

● 主要外形尺寸
V73644/5 單位：mm
|
代號
DN
|
L
|
D
|
F
|
H
|
|
25
|
160
|
115
|
164
|
380
|
|
32
|
200
|
135
|
164
|
310
|
|
40
|
220
|
145
|
190
|
410
|
|
50
|
240
|
160
|
210
|
460
|
|
65
|
260
|
180
|
210
|
480
|
|
80
|
280
|
195
|
247
|
520
|
|
100
|
300
|
215
|
276
|
560
|
|
125
|
360
|
245
|
308
|
620
|
|
150
|
400
|
280
|
380
|
720
|
● 安裝與維護
a) 安裝三通球閥前必須先清理管道，不應有焊渣等雜物，以免刮傷封面。
b) 三通球閥可豎臥安裝，切勿將執行器朝下安裝。
c) 三通球閥法蘭連接，采有標準JB81-59執行。
|
