● 概述
V71841系列直行程電動角型單座調節閥,配用德國進口PS系列和日本工裝3610系列直行程電動執行機構,無需另配伺服放大器,有輸入控制信號(4—20mADC或1—5VDC)及單相電源既可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小、使用于高壓差、高粘度、含有懸浮物和顆粒狀物質流體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般使用于底進側出的場合，因為這樣使用可調節有較好的穩定性。
● 技術參數和性能
閥體：形 式：角型單座鑄造閥
公稱通徑：20—300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78—59 JB79—59
材 料：HT200 ZG251 ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
上閥蓋：常溫型：-20-+200℃
散 熱 型：+200℃-+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料，
石棉編織填料，柔性石墨
閥內組件：閥芯組件：上導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0cr18Ni12M02
● 主要零件材料及推薦使用溫度范圍
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度℃
|
|
＜
120
|
＜
200
|
＜
250
|
＜
300
|
＜
350
|
＜
400
|
＜
425
|
＜
450
|
＜
475
|
＜
500
|
＜
525
|
＜
550
|
＜
575
|
＜
600
|
|
最大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不銹鋼ZG1Cr18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
● V71841型電動角型調節閥規格參數表
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
6．3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
|
行程mm
|
10
|
10
|
25
|
40
|
60
|
|
|
|
允許壓差MPa
|
6．3
|
3．8
|
2．3
|
1．4
|
1．0
|
2．3
|
1．6
|
1．0
|
0．8
|
0．6
|
0．4
|
|
|
|
基本誤差%
|
±2.5
|
|
回差%
|
2.5
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
Kv值的0.01% 按GB4213—84標準
|
|
可調范圍
|
30:1
|
|
配電動執行器型號
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL325
|
|
381L
|
SA-08
|
381LSA
—30
|
381LSB
—30
|
381LSB—50
|
381LSC—65
|
381LSC—160
|
|
公稱壓力
介質溫度
閥體材料
|
1.6MPa
|
常溫-20℃~+200℃ 鑄鐵HT200
|
|
4.0MPa
|
常溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫-40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|

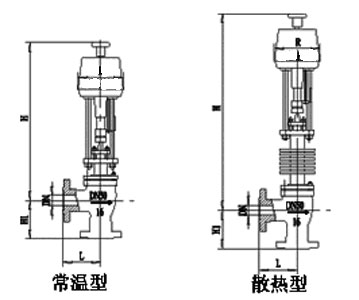

● 安裝尺寸和重量
|
公稱通徑
DN(mm)
|
L(mm)
|
H1
mm
|
H(mm)
|
R
mm
|
重量(kg)
|
|
PN(Pma)
|
常溫
|
中溫
|
PN1.6
MPa
|
|
1.6
|
|
20
|
100
|
100
|
740
|
870
|
176
|
15.5
|
|
25
|
115
|
115
|
740
|
870
|
176
|
25
|
|
32
|
130
|
130
|
785
|
915
|
176
|
27.5
|
|
40
|
130
|
130
|
770
|
900
|
176
|
28.5
|
|
50
|
150
|
150
|
785
|
920
|
176
|
32.5
|
|
65
|
170
|
170
|
915
|
1080
|
225
|
59
|
|
80
|
190
|
190
|
975
|
1140
|
225
|
59
|
|
100
|
215
|
215
|
1035
|
1200
|
225
|
87
|
|
125
|
250
|
250
|
1145
|
1285
|
225
|
133
|
|
150
|
275
|
275
|
1200
|
1340
|
225
|
171
|
|
200
|
325
|
325
|
1255
|
1400
|
225
|
269
|
|
