★產品用途
本閥是在引進國外先進技術的基礎上進行開發創新的產品。它接受氣信號來控制管路的通斷。廣泛應于食品、紡織、印染、醫療制藥和機械制造等行業。
★產品特點
易安裝 氣控接口可在360℃上任意位置安裝。
高流速 比球閥高50%的流速。
長壽命 配有先導氣壓，零泄漏。
多種連接方式 螺紋、法蘭和焊接。
★結構原理
本閥為常閉型二位二通活塞角座閥，通入氣源后，在氣壓的作用下推動活塞帶動閥芯向上運動，將主閥開啟，關閉氣源后在復位彈簧的作用下將主閥關閉。
★特殊品種
控制功能：常開
無復位彈簧雙作用執行機構
電子式位置反饋
手動應急開關
PPS執行機構外殼適用于環境溫度+5℃～+130℃
先導閥適用的Namur適配器
執行器可根據實際管道壓差，靈活選配。
★技術參數
|
項 目
|
說 明
|
|
通 徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
內 孔 mm
|
13
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
KV m3/h
|
4.2
|
8
|
19
|
27.5
|
42
|
52
|
77 |
110 |
|
工作壓力MPa
|
0～1.6
|
|
介質溫度℃
|
-10～＋180
|
|
環境溫度℃
|
-10～＋60
|
|
控制氣體
|
中性氣體，空氣
|
|
泄漏量 ml/min
|
0
|
|
流向
|
閥座上方
|
|
項 目
|
說 明
|
|
通 徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
內 孔 mm
|
13
|
20
|
25
|
32
|
40
|
50
|
65 |
80 |
|
KV m3/h
|
4.2
|
8
|
19
|
27.5
|
42
|
52
|
77 |
110 |
|
工作壓力MPa
|
0～1.6
|
|
介質溫度℃
|
-10～＋180
|
|
環境溫度℃
|
-10～＋60
|
|
控制氣體
|
中性氣體，空氣
|
|
泄漏量 ml/min
|
0
|
|
流向
|
閥座上方
|

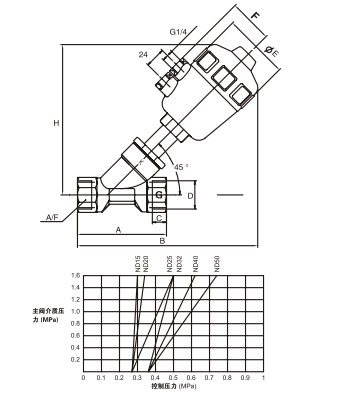

★外形尺寸和控制壓力
|
D
(G/NPT)
|
執行
尺寸
|
A
|
B
|
C
|
E
|
F
|
H
|
A/F
|
要求最小控制
壓力 MPa
|
|
1/2
|
Φ50
|
85
|
173
|
12
|
64
|
44
|
147
|
27
|
0.27
|
|
3/4
|
Φ50
|
95
|
178
|
12
|
64
|
44
|
157
|
32
|
0.27
|
|
1
|
Φ50
|
105
|
190
|
14
|
64
|
44
|
165
|
41
|
0.27
|
|
1'/4
|
Φ63
|
120
|
226
|
16
|
80
|
52
|
186
|
50
|
0.36
|
|
1'/2
|
Φ63
|
130
|
230
|
18
|
80
|
52
|
189
|
55
|
0.36
|
|
2
|
Φ80
|
150
|
270
|
20
|
101
|
60
|
225
|
70
|
0.36
|
| 2'/2 |
Φ80
|
185 |
300 |
20 |
101 |
60 |
240 |
85 |
0.36 |
| 3 |
Φ100
|
222 |
380 |
25 |
126 |
75 |
305 |
105 |
0.36 |
|
