概述
氣動保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。 由于采用整體式結構，因而保溫球閥比一般球閥何種更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
技術規范：
設計標準：ASME B 16.34 GB/T12224
結構長度：ASME B 16.10 GB/T12221
連接法蘭：ASME B 16.5、JB/T 79
驅動方式：手動、電動、氣動
試驗和檢驗：JB/T9092 API 598
適用介質：重油、膠類等易凝固介質

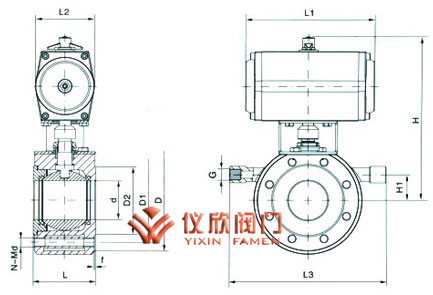

氣動保溫球閥尺寸圖
技術規范
| 設計依據 |
GB標準 |
|
設計標準
|
GB/12237
|
|
結構 長度
|
法蘭 連接
|
華爾士公司標準
|
|
連接法蘭尺寸
|
GB/9113、JB/T79
|
|
試驗和檢驗
|
JB/T9002
|
主要零件材質表
|
序號
|
零件名稱
|
材質
|
|
C
|
D
|
R
|
|
1
|
閥蓋
|
WCB
|
ZG1C/18Ni9Ti
|
ZG1Cr18Ni12M2Ti
|
|
2
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
3
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
|
4
|
球體
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
5
|
閥座
|
PTFE
|
PTFE
|
PTFE
|
|
6
|
夾套閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
7
|
螺栓
|
35
|
1Cr18Ni9i
|
1Cr18Ni12Mo2Ti
|
|
8
|
閥桿
|
1Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
9
|
墊片
|
PTFE
|
PTFE
|
PTFE
|
|
10
|
填料
|
PTFE
|
PTFE
|
PTFE
|
|
11
|
襯套
|
PTFE
|
PTFE
|
PTFE
|
|
12
|
彈墊
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
13
|
墊片
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
14
|
螺母
|
35
|
1Cr18Ni9Ti
|
1Cr18N19Ti
|
|
15
|
連接支架
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
16
|
螺栓
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
17
|
連接套
|
35
|
1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
18
|
位置指示器
|
塑料
|
塑料
|
塑料
|
外形連接尺寸
|
公稱通徑
|
外形尺寸
|
連接法蘭尺寸
|
|
d
|
L
|
L1
|
L2
|
L3
|
H
|
H1
|
G
|
D
|
D1
|
D2
|
f
|
N-Md
|
|
15
|
14
|
35
|
140,178
|
62/75
|
150
|
170/176
|
15
|
1/2″
|
90
|
65
|
45
|
2
|
4-M14
|
|
20
|
19
|
38
|
140/178
|
62/75
|
160
|
175,181
|
20
|
1/2″
|
100
|
75
|
55
|
2
|
4-M14
|
|
25
|
25
|
42
|
140/214
|
62/91
|
190
|
180/214
|
20
|
1/2″
|
110
|
85
|
65
|
2
|
4-M14
|
|
32
|
29
|
50
|
164/214
|
75/91
|
210
|
215/243
|
25
|
1/2″
|
130
|
100
|
78
|
3
|
4-M18
|
|
40
|
38
|
60
|
164/246
|
75/101
|
230
|
225/263
|
30
|
1/2″
|
145
|
110
|
85
|
3
|
4-M18
|
|
50
|
48
|
70
|
190/295
|
91/112
|
250
|
248/274
|
30
|
1/2″
|
160
|
125
|
100
|
3
|
4-M18
|
|
65
|
64
|
95
|
210/295
|
101/112
|
270
|
258/284
|
45
|
1/2″
|
180
|
145
|
120
|
3
|
4/8-M18
|
|
80
|
76
|
118
|
247/395
|
112/139
|
300
|
300/326
|
50
|
1/2″
|
190
|
160
|
135
|
3
|
8-M18
|
|
100
|
95
|
140
|
276/478
|
127/176
|
340
|
315/370
|
70
|
1″
|
215/230
|
180/190
|
155/160
|
3
|
8-M18/20
|
|
125
|
112/118
|
175/195
|
348/562
|
159/206
|
360
|
375/440
|
80
|
1″
|
245/270
|
210/220
|
185/188
|
3
|
8-M18/24
|
|
150
|
135/150
|
210/260
|
378/724
|
176/228
|
420
|
428/500
|
95
|
1″
|
280/300
|
240/250
|
210/218
|
3
|
8-M22/24
|
|
