概述
氣動超薄球閥(氣動對夾球閥)是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品采用支架與執行機構連接，具有結構緊湊體積小，重量輕，摩擦力小， 回差小，動作平穩可靠等優點。氣動超薄球閥被廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

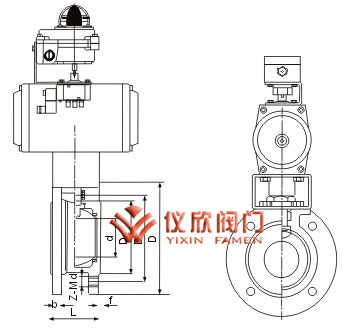

氣動超薄球閥尺寸圖
技術參數
|
閥類
|
傳動方式
|
連結形式
|
結構形式
|
密封面
|
公稱壓力（MPa）
|
閥體材料
|
|
球閥
|
6-氣動
6s-氣動帶手動
|
對夾式
|
浮動球直通
|
F-氟塑料
H-合金鋼
PPL
|
1.6
2.5
4.0
6.4
|
按表內閥體
材料代號
|
|
公稱通徑DN(mm)
|
15-150
|
|
材料\材料代號
|
C
|
P
|
R
|
|
主
要
零
件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
球板
|
2Cr13
|
ZG1Cr18Ni9Ti
|
ZG0Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
0Cr18Ni12Mo2Ti
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯 柔性石墨
|
|
適
用
工
況
|
適用介質
|
水、蒸汽、油品
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28℃～250℃
|
|
控制型式
|
雙作用/單作用
|
|
作用型式
|
切斷/調節
|
|
輸入信號
|
電信號：0～10mA、-4～10mA 氣信號20～100kPa
|
|
回信電壓
|
AC220V/DC24V
|
|
工作介質
|
凈化壓縮壓氣
|
|
執行器
|
型號
|
63RA系列、AW系列
|
|
氣源壓力
|
0.3～0.7MPa
|
安裝尺寸
|
公稱通徑DN(mm)
|
尺 寸(mm)
|
|
L
|
D
|
D1
|
D2
|
B
|
F
|
Z-φd
|
|
15
|
35
|
95
|
65
|
45
|
14
|
2
|
4-M12
|
|
20
|
38
|
105
|
75
|
55
|
14
|
4-M12
|
|
25
|
42
|
115
|
85
|
65
|
14
|
4-M12
|
|
32
|
50
|
135
|
100
|
78
|
16
|
4-M16
|
|
40
|
60
|
145
|
110
|
85
|
16
|
4-M16
|
|
50
|
70
|
160
|
125
|
100
|
16
|
3
|
4-M16
|
|
65
|
95
|
180
|
145
|
120
|
18
|
4/8-M16
|
|
80
|
118
|
190
|
160
|
135
|
20
|
8-M16
|
|
100
|
140
|
215
|
180
|
155
|
20
|
8-M16
|
|
125
|
175
|
245
|
210
|
185
|
22
|
8-M16
|
|
150
|
210
|
280
|
240
|
210
|
24
|
8-M20
|
|
|
