上海儀欣閥門有限公司

產品介紹

ZSHV氣動V型球閥

發布廠商：上海儀欣閥門有限公司

詳細參數

概述

ZSHV氣動V型球閥是一種具有全新設計理念及結構的新型 V 型調節球閥，與傳統的硬密封 V 型球閥相比，密封更可靠，性能更優良。
主要特點有：
1、氣動V型球閥閥座采用新型高彈性耐高溫材料及特殊的熱處理工藝，密封副采用碟片式密封結構，耐磨性好，摩擦力小，球芯不易卡死，密封優良，使用壽命長；
2、氣動V型球閥球芯呈特殊扇形，閥在關閉時，V 型缺口與閥座產生楔形剪切作用，具有極好的切斷性能和調節性能。該閥廣泛適用于控制紙漿、污水、含有纖維和固體顆粒懸濁介質以及高溫蒸汽、干氣體等介質。

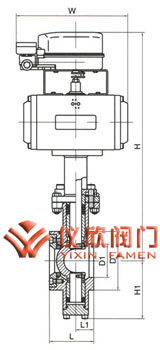

氣動V型球閥尺寸圖

閥體及內件技術參數

型式	直通兩體式鑄造 V 型球閥 DN25～200 直通整體式鑄造 V 型球閥 DN250～300
公稱通徑	DN25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
連接形式	法蘭連接：RF、FM，標準按 ANSI B16.5；JIS B2201；HG20596（或 GB9113-2000）
閥體材質	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A， CF8M / SCS14A 閥體、閥內件材料的組合及工作溫度范圍請參閱表 1
使用溫度	常溫型：-29～+150℃ 高溫型：+150～+450℃
填料	常溫型：楔型聚四氟乙烯填料高溫型：柔性石墨成型填料
與執行機構連接	符合 ISO 5211/1～5211/3-1982

閥芯型式	V 型缺口閥芯
流量特性	近似等百分比性，請參照圖 2
流量系數	請參見表 2
閥內件材質	閥體、閥內件材料的組合及工作溫度范圍請參閱表 1
球芯轉角	90°
扭矩	請參見表 4
