詳細內容
ZDLPF型電動單座襯氟調節閥是一種四氟波紋管密封閥。它由3610(3810)型電子式執行機構和直通單座襯氟塑閥本體兩部份組成。由于該閥接觸介質的部位采用高壓注塑工藝，襯有能耐腐蝕介質(如鹽酸、硫酸、硝酸、氫氟酸等)和耐老化的聚全氟乙烯(簡稱F46)，又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥等行業中對酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。

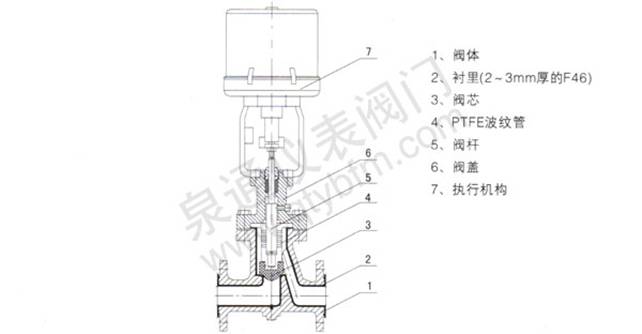

基本結構
產品特點
1、耐腐蝕：閥體內腔、閥座、閥桿均包襯2.5～3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、密封性能好：采用聚四氟乙烯材質的波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小：由于閥芯、閥座是軟密封，故泄漏量達Ⅵ級標準，或無泄漏。
4、采用電子式電動行機構，體積小，重量輕，調節精度高。
主要零件材料
|
零件名稱
|
材質
|
零件名稱
|
材質
|
|
閥體
|
WCB
|
襯里
|
F46
|
|
波紋管
|
PTFE
|
閥芯
|
PTFE
|
|
閥蓋
|
WCB
|
閥桿
|
304
|
主要技術參數
|
公稱通徑DN(mm)
|
G3/4＂
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
閥座直徑Dg(mm)
|
3
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
26
|
32
|
40
|
50
|
65
|
80
|
100
|
150
|
|
額定流量
系數Kv
|
等百分比
|
|
8
|
12
|
20
|
32
|
50
|
70
|
100
|
240
|
|
直線
|
0.08
|
0.12
|
0.20
|
0.32
|
0.50
|
0.80
|
1.2
|
2
|
3.2
|
5
|
10
|
16
|
25
|
38
|
63
|
80
|
120
|
300
|
|
公稱壓力PN(MPa)
|
1.0 1.6 2.5
|
|
執行
機構
|
型號
|
361LSA-08
|
361LSA-08
|
361LSA-20
|
361LSB-30/50
|
361LSBC-65
|
|
輸出力N
|
800
|
800
|
2000
|
3000/5000
|
6500
|
|
行程mm
|
10
|
10，16
|
25
|
40
|
60
|
|
信號
|
4-20mA
|
|
工作溫度
|
-20～+150℃
|
|
固有可調比R
|
30：1
|
|
