上海際海閥門制造有限公司

產品介紹

HG5-1364-80玻璃板液位計

發布廠商：上海際海閥門制造有限公司

詳細參數

　　HG5型玻璃板液位計是按原化工部HG5-1364~1370-80標準生產的適用于直接指
示各種塔、罐、槽、箱等容器內介質液位。
在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的
作用下，自動關閉液流通道，以防止液位繼續外流。

產品描述

□特點

●直讀式、讀數精確、可靠
●結構簡單、維修方便
●使用安全、耐用

玻璃板液位計結構原理

根據連通器原理，將容器內介質液體引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度。
儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。

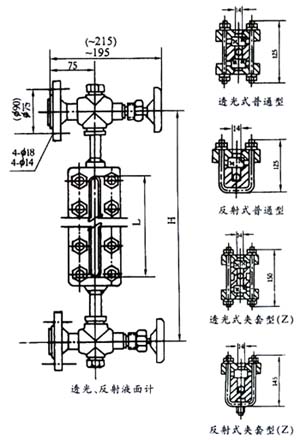

□主要技術指標　　　　　□外形尺寸
測量范圍（安裝中心距L）：300、500、800、1100、1400、1700mm。

工作壓力：2.5、4.0、6.3MPa、0.6MPa（用于R型）
材質：碳鋼、不銹鋼
工作溫度：-20~+200℃
鋼球自動關閉壓力：≥0.2MPa
伴蒸汽壓力：≤0.6MPa 蒸汽夾套接頭：G1/2″外螺紋
□型號規格

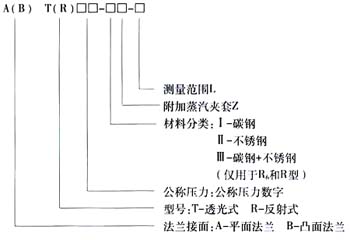

□液面計規定標記

名稱	型號	規格	標準號	備注
液面計	A(B)T25-I， A(B)T25-II， A(B)T25-Iz， A(B)T25-IIz	L=500、800、1100、1400、1700、2000	HG5-1364-80	①突面法蘭（A）按HG20592-97 ②凸面法蘭（B）按HG20592-97 DN20， PN2.5MPa?? ③工作壓力：2.5MPa
液面計	BT64-I， BT64-II， BT64-Iz， BT64-IIz	L=500、800、1100、1400、1700	HG5-1365-80	①凸面法蘭（B）按HG20592-97 DN20，PN6.3MPa ②工作壓力：6.3MPa
液面計	BT40-I， BT40-II， BT40-Iz， BT40-IIz	L=500、800、1100、1400、1700、2000	HG5-1366-80	③凸面法蘭（B）按HG20592-97 DN20，PN4.0MPa ④工作壓力：4.0MPa
液面計	R6-III	304	HG5-1367-80	工作壓力：0.6MPa
液面計	R6-I R6-II	304	HG5-1368-80
液面計	R-III	304	HG5-1369-80
液面計	R-I R-II	304	HG5-1370-80

□標記示例
透光式玻璃板液位計
平面法蘭，工作壓力2.5MPa
材質：不銹鋼，帶伴熱夾套
測量范圍：800mm
標志：AT25-II Z/L=800mm HG5-1364-80
