儀表在上下閥上都裝有M27×1.5或ZG3/4"的螺紋接頭，通 過法蘭與容器連接構成連通器，透過玻璃板可直接讀得容器內 液位的高度。
　　儀表在上下閥內都裝有鋼球，當玻璃板因意外事故破壞時， 鋼球在容器內壓力作用下阻塞通道，這樣容器便自動密封，可 以防止容器內的液體繼續外流。
　　在儀表的閥端有阻塞孔螺釘，可供取樣時用，或在檢修時， 放出儀表中的剩余液體時用。

1. □特點

●讀數清晰、直觀、可靠。
●結構簡單、維修方便。
●經久耐用。

1. □主要技術指標

測量范圍（安裝中心聚L）：500、800、1100、1400、1700……mm。
工作壓力：4.0MPa
工作溫度：≤200℃
安裝形式：法蘭安裝　PN4.0　DN20.HGJ-47-91
　　　　　螺紋安裝　外螺紋G3/4"(或 M27×1.5)
材質：碳鋼、不銹鋼
伴熱蒸汽壓力：0.6MPa
蒸汽夾套接頭：G1/2"外螺紋
鋼球自封壓力：0.2MPa

•

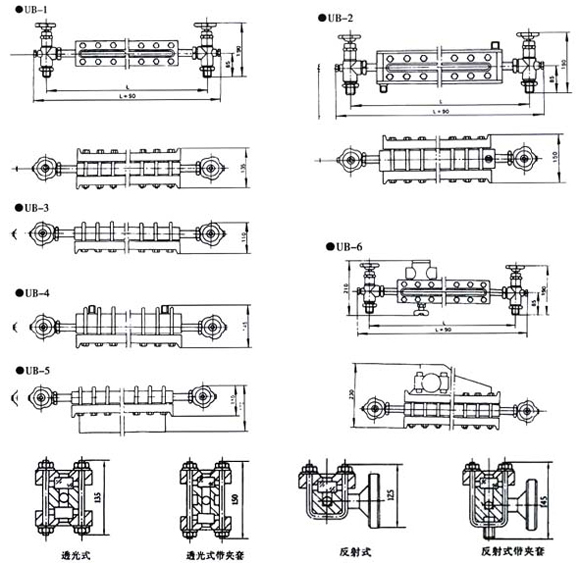

  □型號、規格




  □安裝使用須知
  　　 為了保證自動密封作用，容器內的介質壓力應大于0.2MPa，在打開上下閥時，閥桿退出轉數不少于4轉，使鋼球封門時，不致于碰到閥桿的頂端。
