827 集散系統、網絡技術的廣泛應用，現場總線控制正逐步替代傳統4 -20mA 控制方式，827 智能總線閥門定位器，為滿足同場總線控制的需要而設計。廣泛應用于石化、冶金、電力、環境等場合。
827 智能總線閥門定位器，用于氣動直行程或角行程執行機構，定位器接收標準電流信號或計算機信號，驅動氣動執行機構使閥門達到給定位置。智能定位器由壓電氣動放大器、閥位傳感器和控制計算機等組成。

定位器采用先進的壓電閥作為氣壓驅動裝置，壓電閥片的響應時間小于Zms ，可能使閥門達到很高的調節精度和較快的定位時間，定位器本身不耗氣，閥門一旦定位，其耗氣量可以忽略不計。
智能定位器的供電取自4 - 20mA 輸入電流信號，信號壓降6.4V ，相當于負載電阻320W ，可以直接取代傳統的噴嘴擋板機械定位器，同時四線制或PROFI BUS總線供電。
CPU 采用先進的PID軟件控制，引入模糊控制理論，控制快速、平穩、準確。32 個字符液晶顯示器和4 個按鍵，滿足參數輸入、零點滿量程的校準、分程，無需任何附加設備，可以在現場完成。
測量膜頭的壓力，對照歷史記錄可以方便自診。自診斷功能包括：壓縮空氣停止、閥門卡死、定位器故障，閥門定位時間、膜頭的泄漏、填料的磨損、閥芯磨損等參數。

827 智能總線閥門定位器電氣方框圖 略
．特點
1 、直行程、角行程、分程、正反作用、單雙作用采用同一結構
2 、32 個字符液晶顯示器、4 個按鍵，顯示現場所有參數，參數設定現場完成。 零點、滿量程的自動較準，現場手動操作
3 、預設多種流量曲線和用戶自設定曲線；任意設定報警門限，光隔離觸點輸出
4 、光電隔離總線，計算機或PLC 直接控制，多臺閥門組網，透明通訊軟件、組態控件
5 、快速響應，閥門定位后耗氣量忽略不計
6 、接受溫度或壓力傳感器信號輸入，無需PID儀表，可以自己組成閉環溫度或壓力等控制系統


技術數據
1 、行程范圍：8 - 15Omm ，角度16 - 100 度
2 、控制信號：0/4-20mA ，0-58/10V，RS485通訊協議，PROFIBUS-PA（兩線制僅限4-20mA 和PROFIBUS-PA）
3 、氣源壓力：1.5-8.0bar
4 、線性度：1.0%FS
5 、控制精度：>0.5%
6 、重復精度：>0.5%
7 、外殼材料：鋁合金，表面噴塑
8 、防爆標志：ExiallCT6,ExiallBT6,防暴合格證號：CNEx03.743/CNEx03.744

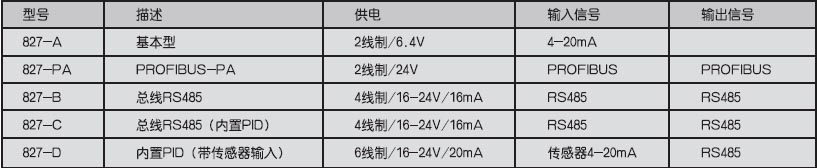

定位器選型

4 -20mA , 0 -5 尹／' . 10V , RS485 通訊協議，PROFISUS 一PA （兩線制僅限4 一ZOmA 和
1 . 5 一8 . Obar
. 0 % FS
< 0 . 5 %
< 0 . 5 %
鋁合金，表面噴塑Exial ! CT6 , Exia ｝舊T6
，防爆合格證號：CNEx03 . 743 / CNEx03 . 744
注：1 、以上均可根據用戶要求加入報警輸出模塊、 閥位輸出模塊；特殊功能可按用戶要求設計。
2 、氣體輸入輸出接口螺紋Gl / 4 ，電線接口M16

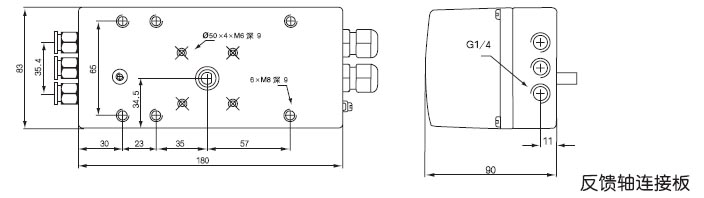

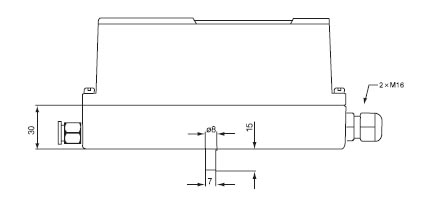

外形尺寸




．附件選擇
1 、直行程反饋桿
2 、帶角度指示的角行程反饋桿
3 、氣動執行結構的安裝支架，用戶需提供執行結構的型號或連接尺寸
4 、過濾減壓閥
5 、PC 設置軟件和通訊軟件
