產品概述
本公司生產的電動衛生級球閥是由電動角行程執行器與衛生級球閥裝配組成。亦稱電動卡箍球閥，皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的F4密封，沒有死角且容易清洗。電動衛生級球閥閥體采用不銹鋼精制而成，流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。電動卡箍球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
主要技術參數
閥體
|
閥體形式
|
二通式、三通式
|
|
公稱通徑
|
DN15～102mm
|
|
公稱壓力
|
PN1.0 MPa
|
|
連接形式
|
快裝式(卡箍式)、焊接式、螺紋式
|
|
適用溫度
|
PTFE≤180℃
|
|
適用介質
|
啤酒、葡萄酒、生物工程、食品、制藥、飲料、乳品等
|
|
產品特點
|
安全衛生，密封好、使用壽命長
|
執行機構
|
執行器型號
|
DSR、3810R、HQ、PSQ電動執行機構
|
|
主要技術參數
|
電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
注：如需詳細執行器參數，請進入電動執行器頁面進行查閱。
主要性能指標
|
公稱通徑 DN(mm)
|
φ15-102mm
|
|
允許壓差(MPa)
|
≤公稱壓力
|
|
動作范圍
|
0～90°
|
|
泄露量Q
|
按GB/T4213-92，小于額定KV0.01%
|
|
基本誤差
|
±1%
|
|
回差
|
±1%
|
|
死區
|
≤1%
|
主要零件材料
|
閥體
|
304/316/316L不銹鋼
|
|
閥軸
|
不銹鋼
|
|
球體
|
304/316/316L不銹鋼
|
|
閥座
|
PTFE
|

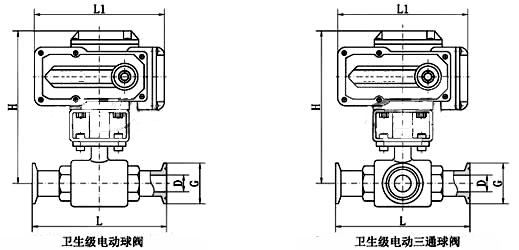

主要外形及連接尺寸
.jpg)
|
通徑
|
G
|
L1
|
L
|
H
|
D
|
|
15
|
34
|
132
|
100
|
115
|
12.7
|
|
20
|
50.5
|
132
|
100
|
115
|
17.2
|
|
25
|
50.5
|
155
|
120
|
147
|
25
|
|
32
|
50.5
|
155
|
130
|
150
|
31.8
|
|
38
|
50.5
|
155
|
150
|
152
|
35.6
|
|
51
|
64
|
155
|
200
|
172
|
48.6
|
|
63
|
77.5
|
208
|
210
|
192
|
60.3
|
|
76
|
91
|
208
|
220
|
197
|
72.9
|
|
89
|
106
|
256
|
260
|
224
|
88.9
|
|
102
|
119
|
256
|
320
|
232
|
101.6
|
|
