上海澤中流體機械有限公司

產品介紹

氣動薄膜套筒調節閥

發布廠商：上海澤中流體機械有限公司

詳細參數

產品名稱：氣動薄膜套筒調節閥
產品型號：ZJHM

氣動薄膜套筒調節閥原理

氣動薄膜套筒調節閥由氣動多彈簧薄膜執行機構和低流阻直通套筒閥組成，套筒閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通套筒閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。

氣動薄膜套筒調節閥執行機構

型　號	ZHA(B)-1	ZHA(B)-2	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5
有效面積cm²	200	280	400	630	1000
行　程mm	10	16	25	40	60
彈簧范圍KPa	20～100(標準)；40～200；80～240；20～60；60～100

氣動薄膜套筒調節閥主要材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～ 200℃
	ZG230-450	-40～ 450℃
	ZG1Cr18Ni9Ti	-250～ 550℃
閥芯、閥座、閥桿	1Cr18Ni9	-250～ 550℃
上下膜片	A₃鋼板
支架、頂蓋	HT200
壓縮彈簧	60Si2Mn
波紋薄膜	5806膠夾480D尼龍66網眼布
填料	聚四氟乙烯	-40～ 200℃
	碳纖維	-120～ 350℃
	柔性石墨	-40～ 600℃

氣動薄膜套筒調節閥規格參數

DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系數kv	8	12	20	32	50	80	120	200	280	450	700	1100
PN	0.6 1.6 4.0 6.4（常溫型） 4.0 6.4（中溫型）
行程mm	16		25		40			63			100
介質溫度℃	-20～200、-40～+250(常溫型)、-40～250（中溫型）
流量特性	直線、等百分比
法蘭尺寸	法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
法蘭型式	鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
閥體材質	常溫型		HT200
	常溫、中溫型		ZG230-450、ZG1Cr18Ni9Ti
閥芯材質	1Cr18Ni9
上閥蓋型式	普通式（常溫型），熱片式（中溫型）
可調比	30:1

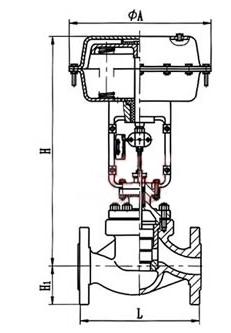

氣動薄膜套筒調節閥連接尺寸

DN	φA	PN(MPa)			H		H1
DN	φA	1.6	4.0	6.4	常溫型	中溫型	H1
25	280	185	190	200	685	835	115
32	280	200	210	210	696	847	120
40	325	220	230	235	754	905	130
50	325	250	255	265	784	935	145
65	410	275	285	295	1065	1219	180
80	410	300	310	320	1076	1239	195
100	410	350	355	370	1085	1248	200
125	495	410	425	440	1286	1498	245
150	495	450	460	475	1306	1518	255
200	495	550	560	570	1381	1593	275
250	620	670	740	752	1455	1645	380
300	620	770	803	819	1510	1690	430
