產品名稱：氣動薄膜單座調節閥
產品型號：ZJHP
氣動薄膜單座調節閥原理
氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻直通單座閥組成，單座閥閥體直通單座蓋上導向結構，閥芯為柱塞型結構，與普通單座閥相比具有體積小，重量輕，流量大等特點適用于流量大，泄漏量要求嚴格的場合。廣泛應用于要求噪音低、壓差大的工業過程自動控制系統中。
氣動薄膜單座調節閥執行機構
| 型 號 |
ZHA(B)-1 |
ZHA(B)-2 |
ZHA(B)-3 |
ZHA(B)-4 |
ZHA(B)-5 |
| 有效面積cm2 |
200 |
280 |
400 |
630 |
1000 |
| 行 程mm |
10 |
16 |
25 |
40 |
60 |
| 彈簧范圍KPa |
20～100(標準)；40～200；80～240；20～60；60～100 |
氣動薄膜單座調節閥主要材料
| 零件名稱 |
材料 |
溫度范圍 |
閥 體
上閥蓋 |
HT200 |
-20～ 200℃ |
| ZG230-450 |
-40～ 450℃ |
| ZG1Cr18Ni9Ti |
-250～ 550℃ |
| 閥芯、閥座、閥桿 |
1Cr18Ni9 |
-250～ 550℃ |
| 上下膜片 |
A3鋼板 |
|
| 支架、頂蓋 |
HT200 |
|
| 壓縮彈簧 |
60Si2Mn |
|
| 波紋薄膜 |
5806膠夾480D尼龍66網眼布 |
|
| 填 料 |
聚四氟乙烯 |
-40～ 200℃ |
| 碳纖維 |
-120～ 350℃ |
| 柔性石墨 |
-40～ 600℃ |
氣動薄膜單座調節閥規格參數
| DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 流量系數kv |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1100 |
| PN |
0.6 1.6 4.0 6.4（常溫型） 4.0 6.4（中溫型） |
| 行程mm |
16 |
25 |
40 |
63 |
100 |
| 介質溫度℃ |
-20～200、-40～+250(常溫型)、-40～250（中溫型） |
| 流量特性 |
直線、等百分比 |
| 法蘭尺寸 |
法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
| 法蘭型式 |
鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59 |
閥體
材質 |
常溫型 |
HT200 |
| 常溫、中溫型 |
ZG230-450、ZG1Cr18Ni9Ti |
| 閥芯材質 |
1Cr18Ni9 |
| 上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
| 可調比 |
30:1 |

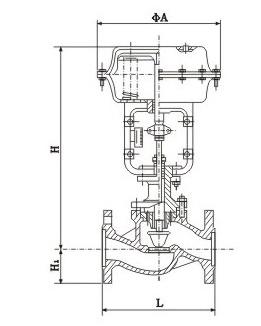

氣動薄膜單座調節閥連接尺寸
| DN |
φA |
PN(MPa) |
H |
H1 |
| 1.6 |
4.0 |
6.4 |
常 溫型 |
中溫型 |
| 25 |
280 |
185 |
190 |
200 |
685 |
835 |
115 |
| 32 |
280 |
200 |
210 |
210 |
696 |
847 |
120 |
| 40 |
325 |
220 |
230 |
235 |
754 |
905 |
130 |
| 50 |
325 |
250 |
255 |
265 |
784 |
935 |
145 |
| 65 |
410 |
275 |
285 |
295 |
1065 |
1219 |
180 |
| 80 |
410 |
300 |
310 |
320 |
1076 |
1239 |
195 |
| 100 |
410 |
350 |
355 |
370 |
1085 |
1248 |
200 |
| 125 |
495 |
410 |
425 |
440 |
1286 |
1498 |
245 |
| 150 |
495 |
450 |
460 |
475 |
1306 |
1518 |
255 |
| 200 |
495 |
550 |
560 |
570 |
1381 |
1593 |
275 |
| 250 |
620 |
670 |
740 |
752 |
1455 |
1645 |
380 |
| 300 |
620 |
770 |
803 |
819 |
1510 |
1690 |
430 |
|
|
