氣動薄膜襯氟調節閥

發布廠商：上海澤中流體機械有限公司

詳細參數

產品名稱：氣動薄膜襯氟調節閥
產品型號：ZJHP-16F46
氣動薄膜襯氟調節閥原理

氣動薄膜襯四氟單座調節閥，是自控儀表中的執行單元。它由氣動薄膜執行機構和直通單座襯氟塑閥兩部份組成。由于該閥接觸介質的部位均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（簡稱F46），又采用聚四氟乙烯波紋管密封，因而該閥廣泛適用于化工、石油、冶金、醫藥、電力等行業中對酸、堿強腐蝕介質和有毒、易揮發等氣體、液體介質的過程控制。

氣動薄膜襯氟調節閥特點

1．耐腐蝕：閥體內腔、閥芯、閥座、閥桿均316不銹鋼，能耐酸、堿，耐強腐蝕。

2．密封性能好：采用聚四乙烯材質的波紋管和填料雙重密封，確保無滲漏。

3．泄漏量小：由于閥芯、閥座是軟密封，故泄漏量低于國家IV級標準。

4．采用輕小型多彈簧執行機構，體積小，重量輕，調節精度高。

氣動薄膜襯氟調節閥閥體參數

零件名稱	材料	零件名稱	材料
閥體	ZG25襯F46（FEP）	波紋管	F4（PTFE）
閥芯	2Cr13襯F46（FEP）	波紋管	F4（PTFE）
閥芯	哈氏合金、蒙乃爾	填料	F4（PTFE）
閥座	2Cr13襯F46（FEP）	填料	柔性石墨

氣動薄膜襯氟調節閥性能指標

項目	性能指標
基本誤差％	≤±8
回差％	≤8
死區％	≤6
額定流量系數誤差	≤±10％（Kv≤5時±15％）
泄漏量	≤0.01％閥額定容量

氣動薄膜襯氟調節閥型號參數

公稱通徑		G3/ 4’ ’						20						25	32	40		50		65	80	100	150
閥座直徑		3	4	5	6	7	8	10		12	15	20		26	32	40		50		65	80	100	150
流量系數KV		0.08	1.12	0.20	.032	0.50	0.80	1.2		2	3.2	5		8	12	20		32		50	70	100	240
流量特性		直線						直線\等百分比
公稱壓力		1.0 1.6
配用執行機構	型號	ZHA-22															ZHA-23		ZHA-34				ZHA-45
	有效面積cm	200							280								400		630				1000
	工作行程mm	10							10				16				25		40				60
	彈簧范圍KPa	20-100 40-200
作用方式		氣關式或氣開式
工作溫度		-30~ 200℃
固有可調比R		30：1

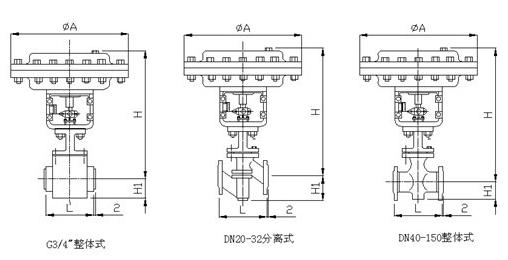

氣動薄膜襯氟調節閥連接尺寸

公稱通徑	3/4″	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	245	245	245	245	290	290	362	362	362	454
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
重量	17	17	19	21	28	31.5	54	64	80	120
