上海澤中流體機械有限公司

產品介紹

氣動薄膜三通調節閥

發布廠商：上海澤中流體機械有限公司

詳細參數

產品名稱：氣動薄膜三通調節閥
產品型號：ZJHQ/X

氣動三通調節閥原理

ZJHQ、ZJHX氣動薄膜三通調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。

氣動薄膜三通調節閥有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。

氣動三通調節閥零件材料

零件名稱	材料	溫度范圍
閥體上下閥蓋	HT200	-20～200℃
閥體上下閥蓋	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
閥芯、閥座、閥桿	1Cr18Ni9	-250～550℃
密封墊	橡膠石棉板
密封墊	不銹鋼纏繞墊
填料	聚四氟乙烯
上下膜蓋	A3鋼板
膜片	35CrMoA
膜片	35、A3
支架、頂盤	HT200
壓縮彈簧	60Si2Mn
波紡薄膜	5806膠夾480D尼龍66網眼布

調節機構主要技術參數

閥座直徑mm	合流	25	32	40	50	65	80	100	125	150	200	250	300
	分流	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數kv	合流	8.5	13	21	34	52	85	125	210	340	535	800	1260
	分流	25	32	40	50	65	85	125	210	340	535	800	1260
公稱壓力MPa		1.6 4.0 6.4
行　程mm		16		25		40			60			100
流量特性		直線
介質溫度℃		-20～200、-40～+250(常溫型)、-40～315（中溫型）
法蘭尺寸		鑄鐵法蘭尺寸按JB79-59，鑄鋼法蘭尺寸按JB79-59
法蘭型式		法蘭密封面型式按JB77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式
閥體材質		HT200,ZG230-450、ZG1Cr18Ni9
閥芯材質		1Cr18Ni9
上閥蓋型式		普通式（常溫型），熱片式（中溫型）
可調比		30:1
氣源接頭		M16×1.5

執行機構主要技術參數

型　號	ZHA(B)-3	ZHA(B)-4	ZHA(B)-5	ZHA(B)-6
有效面積cm2	400	630	1000	1600
行　程mm	16.25	40	60	1000
彈簧范圍KPa	20～100；40～200、20～60、60～100、80～240

氣動三通調節閥性能指標

項目			不帶定位器	帶定位器
基本誤差％			±6	±1.5
回差％			5	1.5
死區％			4	0.6
始終點偏差％	氣關	始點	±2.5	±1.5
		終點	±6.0
	氣開	始點	±6.0
		終點	±2.5
額定行程偏差％			±2.5
允許泄漏量L/h			10-3×閥額定容量

允許壓差

供氣壓力	彈簧壓力	25	32	40	50	65	80	100	125	150	200	250	300
0.14MPa	20-100	1220	750	500	300	300	200	120	120	80	50	50	25

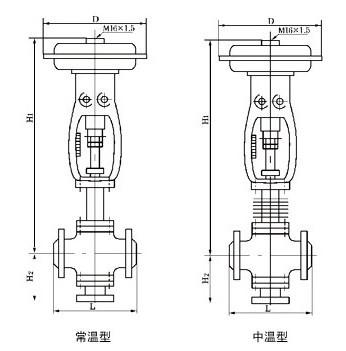

氣動三通調節閥連接尺寸

DN	合流										分流
	行程	D	L			H1		H2			L			H1		H2
			PN MPa			H1		PN MPa			PN MPa			H1		PN MPa
			1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4	1.6	4.0	6.4	常溫	中溫	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	150	185	190	200	615	763	140	150	160
32	16	325	200	200	210	622	773	150	160	170	200	200	210	622	773	150	160	170
40	25	325	220	220	235	625	776	160	170	180	220	220	235	625	776	160	170	180
50	25	325	250	255	265	640	791	180	190	200	250	255	265	640	791	180	190	200
65	40	410	275	285	295	861	1024	200	210	220	275	285	295	861	1024	200	210	220
80	40	410	300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100	40	410	350	360	370	873	1036	220	250	260	350	360	370	900	1060	245	275	285
125	60	495	410	430	440	1029	1244	260	300	300	410	430	440	1050	1265	285	320	325
150	60	495	450	465	475	1046	1261	280	320	320	450	465	475	1060	1275	305	340	345
200	60	495	550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320		474	474	635	660	670	1525	2800		540	540
300	100	600	720	740	770	1512	1560		584	584	720	740	770	1545	1820		612	612
