| 該系列調節閥的部分球面形閥設有V形切口,可增大調節比,同時切斷時可使閥板和密封環之間具有剪切作用.因此,適用于要求大可調比和含纖維質、漿料類流體的控制場合 |

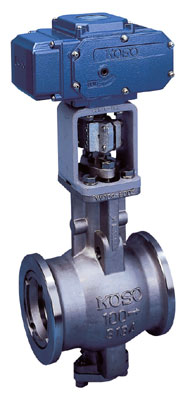

3620R/210C
 |
 |
| 210C CONCENTRIC TYPE |
| 本體形式 |
210C |
220C |
| 公稱通徑 |
1"(25A)-12"(300A) |
1"(25A)-18"(450A) |
| 公稱壓力 |
ANSI Class 150-600·JIS 10K～40K |
JIS 10K |
| 流體溫度 |
-45～+500 ℃ |
-45～+500℃ |
| 連接方式 |
對夾式 |
法蘭型（RF） |
| 閥體材質 |
SCPH2/WCB，SCS13A/CF8，SCS14A/CF8M etc |
| 閥板材質 |
SCS14A |
| 閥板處理 |
鍍硬鉻或堆焊司太萊合金 |
| 密封環材質 |
強化聚四氟乙稀 |
| 可調比 |
100:1～500：1 |
| 流量特性 |
近似等百分比（因有特性） |
| 閥座泄漏量 |
硬密封 |
薄板（L TYPE SEAT）：額定（RATED）Cv×0.001%
厚板（H TYPE SEAT）：額定（RATED）Cv×0.25% |
| 軟密封 |
微氣泡級 |
| 執行機構 |
6300RB，6400RB，6500RB，7300RB:氣動活塞式執行機構
3500RB,3600RB:全電子式執行機構
3400RB:電液式執行機構REXA |
|
|
