產品概述

蝶閥是用閥桿一起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。襯里蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質,是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

結構特點：

   ①體積小、重量輕、操作輕巧、便于安裝、維修。
   ②密封性能優良可靠、零泄漏,使用壽命長。
   ③流量特性趨于直線,調節性能最優。
   ④結構簡單,開關迅速,90°旋轉啟閉。
   ⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
   ⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
   ⑦更換零件襯里材質可適用于各種介質。

執行標準：

   ①設計與制造:Q/ZXD 03-1999 GB/T12238-89 API 609 MSS JIS SP-67標準。
   ②法蘭尺寸:
     PN=1.0MPa按JB/T82.1-94(即原標準JB82-59)《凸面對焊鋼制管法蘭》規定。
     PN=1.6MPa按GB9113.3-88《凸面整體鋼制管法蘭》規定。
     PN=2.5MPa按GB9113.4-88《凸面整體鋼制管法蘭》規定。
   ③結構長度按GB12221-89《法蘭連接金屬閥門 結構長度》規定。
   ④檢驗和試驗按GB/T13927-92《通用閥門 壓力試驗》規定。

驅動方式：

手動、蝸輪-蝸桿、氣動、電動

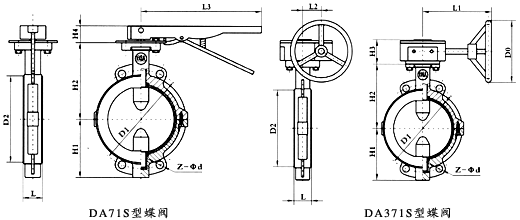

手動、蝸輪動“A”型對夾連接襯塑蝶閥（中線）：
