產品概述
適用過熱蒸汽、高溫油、熱水、水、空氣等，廣泛應用于蒸汽加熱器、干燥器、石油化工、制藥、食品、水泥制品和環保等部門的自控系統。
結構特點：電磁間接先導膜片式操作結構
①本閥不受蒸汽準凝水影響；
②介質流體溫度可達200℃；
③主閥芯采用特種材料，耐磨損；
④閥芯利用流體潤滑作用，減少磨損；
⑤本閥采用先導式結構適用于大口徑系列。
技術參數：
技術參數:
| 參數/型號 |
ZCZP-1 |
ZCZP-2 |
| 工作介質 |
常溫液體氣體等 |
調溫液體、氣體等 |
| 介質溫度(℃) |
≤60 |
≤220 |
| 電源電壓 |
AC220V其余規格可作特殊訂貨 |
| 工作壓力(MPa) |
0.04～1.6 |
0.1～1.6 |
| 公稱通徑 |
40 |
50 |
65 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
| 功率 |
24W |
50VA |
| 閥體材質 |
黃銅和不銹鋼 |
鑄鋼和不銹鋼 |
| 流量系數(Kv) |
按JB/T7352-94規定 |

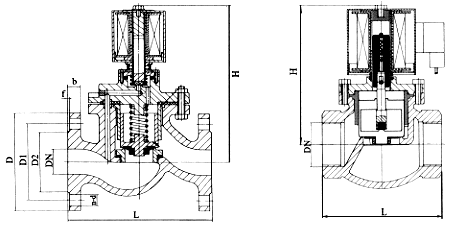

安裝尺寸:
公稱通徑
DN |
內螺紋連接 |
法蘭連接 |
| 內螺紋 |
外形尺寸 |
外形尺寸 |
法蘭尺寸 |
| G |
H |
L |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
| 40 |
11/2 |
200 |
145 |
244 |
141 |
150 |
110 |
84 |
4--Φ18 |
18 |
3 |
| 50 |
2 |
210 |
160 |
250 |
158 |
165 |
125 |
94 |
4--Φ18 |
20 |
3 |
| 65 |
|
|
|
260 |
290 |
185 |
145 |
118 |
4--Φ18 |
20 |
3 |
| 80 |
|
|
|
260 |
310 |
200 |
160 |
132 |
8-Φ18 |
20 |
3 |
| 100 |
|
|
|
290 |
350 |
220 |
180 |
156 |
8-Φ18 |
22 |
3 |
| 125 |
|
|
|
365 |
400 |
250 |
210 |
184 |
8-Φ18 |
22 |
3 |
| 150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
8-Φ18 |
24 |
3 |
| 200 |
|
|
|
443 |
600 |
340 |
295 |
266 |
8-Φ18 |
24 |
3 |
| 250 |
|
|
|
493 |
750 |
395 |
350 |
319 |
12-Φ26 |
26 |
4 |
| 300 |
|
|
|
549 |
850 |
445 |
400 |
370 |
12-Φ26 |
28 |
4 |
| 350 |
|
|
|
600 |
980 |
520 |
470 |
429 |
16-Φ26 |
30 |
4 |
|
