產品概述
一、產品用途
ZCT系列不銹鋼電磁閥閥體和主要部件采用不銹鋼材料制作。具有耐腐蝕、壽命長等優點。廣泛應用于化工、食品、機械行業等對管道中的液體、氣體的自動啟閉和遠程控制，采用電源控制，代替了手動球閥，具有啟閉迅速、性能穩定、使用方便等特點。
二、工作原理
ZCT型電磁閥采用反沖式結構，它具有一次開閥和二次開閥的特點。
圖示電磁閥處于閉狀態，當電磁線圈通電，產生磁場吸起動鐵芯，打開閥塞導閥口，使閥塞上、下腔產生壓力差，將閥塞向上移動，電磁閥處于開狀態。當介質壓力，壓差小于0.05MPa（甚至為零）時、動鐵芯直接帶動閥塞，打開主閥口，電磁閥也可呈通路。斷電時，電磁閥靠復位彈簧，自重和壓力差關閉主閥口，電磁閥呈閉狀態。
三、技術參數
1、使用壓力范圍：0～1MPa
2、最大耐壓力：1.2MPa
3、工作介質：蒸汽、空氣、油、水、酸堿性液體
4、使用流體粘度≤4°E
5、額定電壓：AC：380V、220V、36V，DC：220V、110V、24V
6、電壓允許波動范圍：-15%～+10%
7、環境溫度：-10～+50℃
8、介質溫度：-5℃～150℃和-5℃～220℃兩種
<見銘牌標注>
9、工作壽命≥15萬次
10、絕緣等級：B級
11、功率：14W左右
12、型式：常閉式（即通電閥門開，斷電閥門關）
四、規格
| 規格 |
公稱通徑mm |
連接螺紋 |
外形尺寸 |
特殊供貨
連接螺紋 |
| L |
H |
| ZCT-3 |
3 |
M10×1.5 |
45 |
88 |
G1/4" |
| ZCT-6 |
6 |
G1/2" |
50 |
88 |
G1/4" |
| ZCT-10 |
10 |
G1/2" |
60 |
95 |
G3/8" |
| ZCT-15 |
15 |
G3/4" |
70 |
105 |
G1/2" |
| ZCT-20 |
20 |
G3/4" |
75 |
110 |
|
| ZCT-25 |
25 |
G1" |
80 |
115 |
|
備注：
（1）特殊供貨螺紋尺寸，請在訂貨時注明。
（2）ZCT-3-6系直動式開閥結構。
五、安裝注意事項：
1、安裝電磁閥，閥體上的箭頭標記，應同管道的流體流向相一致。
2、電磁閥的銘牌參數，應與實際使用要求相符合，特別請注意標記的額定電壓。
3、本閥沒有安裝防爆裝置，不能在有爆炸性危險的場所使用。

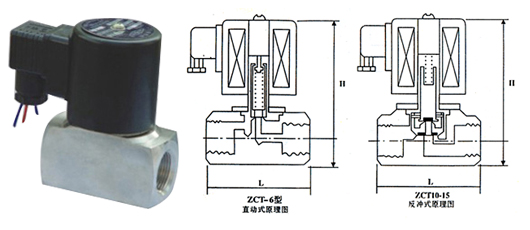

安裝尺寸
 |
