R600T 全襯氟蝶閥 DN32-900
特點
|
R600T
|
全襯氟中線蝶閥
|
|
適用場合
|
用于各種腐蝕性介質的調節和切斷
|
|
閥體形式
|
1對夾式 2單支耳式DN32-400 3法蘭式DN450-900
|
|
法蘭連接標準
|
依照ISO5752/20，EN558-1/20
|
|
頂部法蘭連接標準
|
依照ENIXO5211
|
|
最大工作壓力
|
16bar(DN32-150),10bar(DN200-300),6bar(DN350-700),2,5bar(DN750),6bar(DN800-900)
|
|
壓力等級
|
PN10，PN16，ANSIcl,150
|
|
使用溫度范圍
|
-20℃-200℃
|
|
測試
|
閥體壓力等級測試依照標準DIN EN 60243-1。泄漏等級EN 12266-1級
|

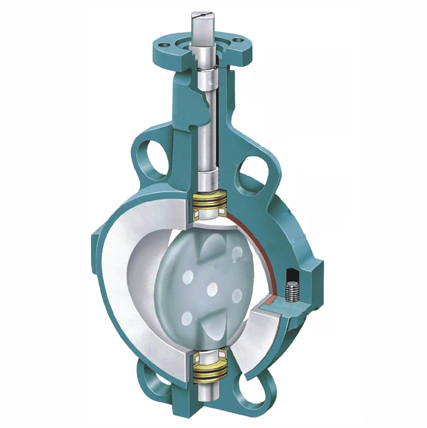

結構：
1、 兩片式閥體結構，材質GGG40.3
2、 閥板和閥桿全襯PTFE或PFA
3、 PTF或PFA覆層厚度達3~5mm
4、 閥板覆層成型定位銷孔
5、 閥板覆層支持結構件
6、 閥桿密封件
7、 閥桿預緊密封結構
8、 閥桿自潤滑軸瓦
9、 閥桿外部密封圈
10、 閥體PTFE或PFA覆層
11、 覆層橡膠靠背
全襯氟蝶閥所需操作力矩
|
閥門口徑
|
DN→
|
32/40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
750
|
800
|
900
|
|
執行器所需力矩
|
（Nm）
|
35
|
42
|
42
|
59
|
75
|
90
|
157
|
270
|
375
|
510
|
675
|
900
|
1100
|
1300
|
1750
|
2100
|
2500
|
3100
|
4000
|
閥體尺寸
 |
|
